I. Vérifier la liste des outils et du matériel

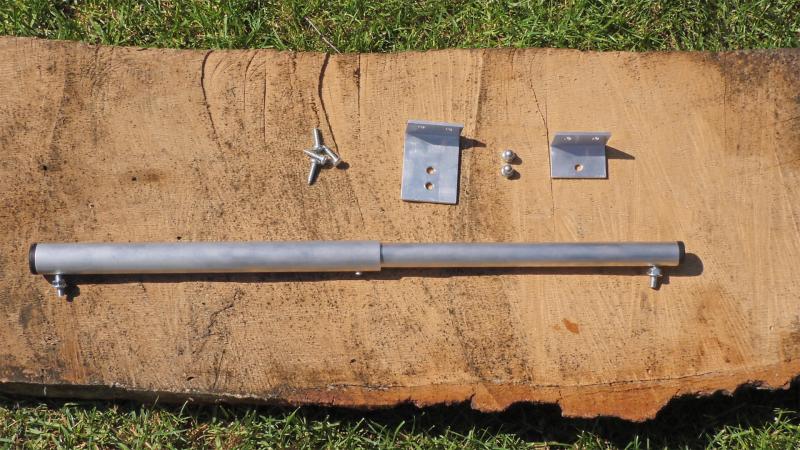

La livraison comprend le ferme-portail prêt à être monté, 2 équerres en aluminium avec des longueurs différentes ainsi que 4 vis auto taraudeuses et 2 écrous borgnes.

ATTENTION: Le ferme-portail est bloqué en position compressée. Par conséquent les tiges filetées ne sont pas droites. C'est tout fait normal. Les tiges se redresseront seules lors du montage. La sécurité du ferme-portail ne doit pas être enlevée avant que le ferme-portail ne soit monté.

  • 1 ferme-portail
  • 1 équerre en aluminium (équerre 1): 60, 90 ou 120 mm de long
  • 1 équerre en aluminium (équerre 2): 30 mm de long
  • 2 écrous borgnes M6
  • 4 vis autotaraudeuses 4,8 x 19 mm

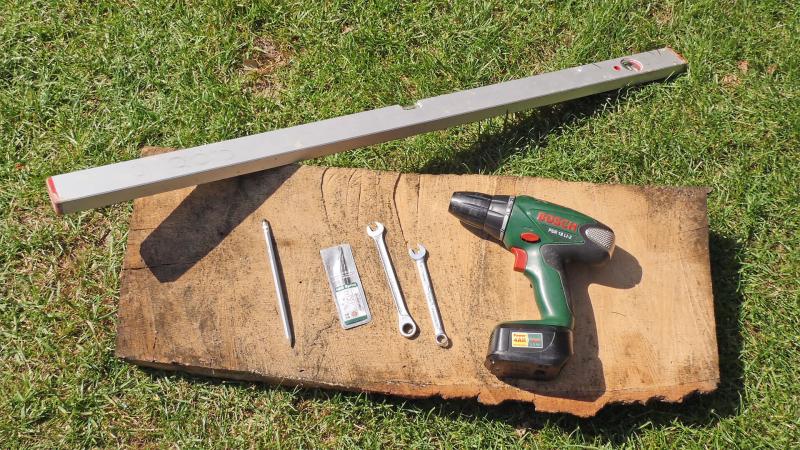

Pour le montage, vous aurez besoin d'une perceuse avec un foret à métal de 4,2mm ainsi qu'un tournevis cruciforme (PH2). Vous aurez également besoin d'un niveau à bulle, d'un mètre mesureur, d'un crayon et de deux clés plates 10. Pour ce type de montage vous aurez également besoin d'une perceuse à percussion et des chevilles et vis adaptées à la maçonnerie.







II. Déterminer la bonne variante de montage

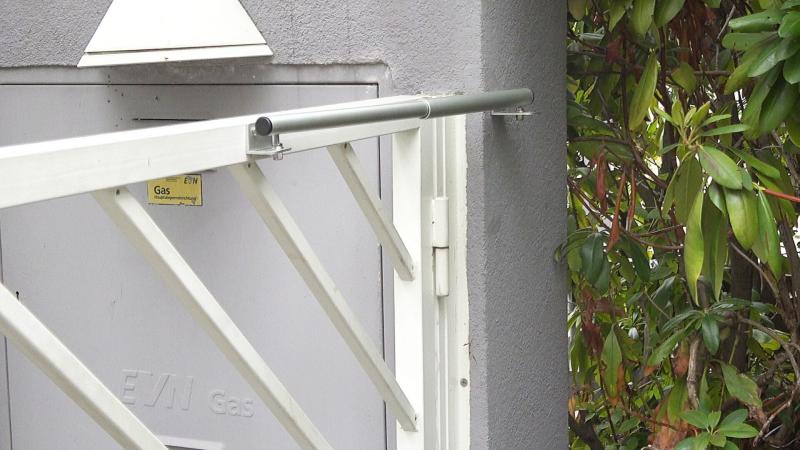

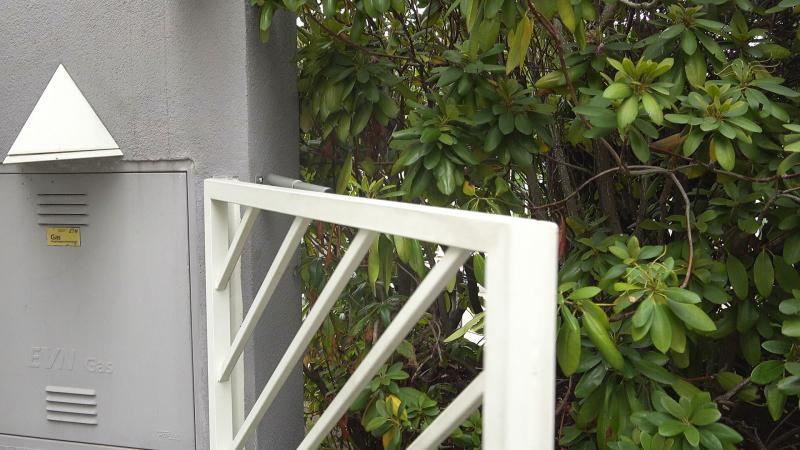

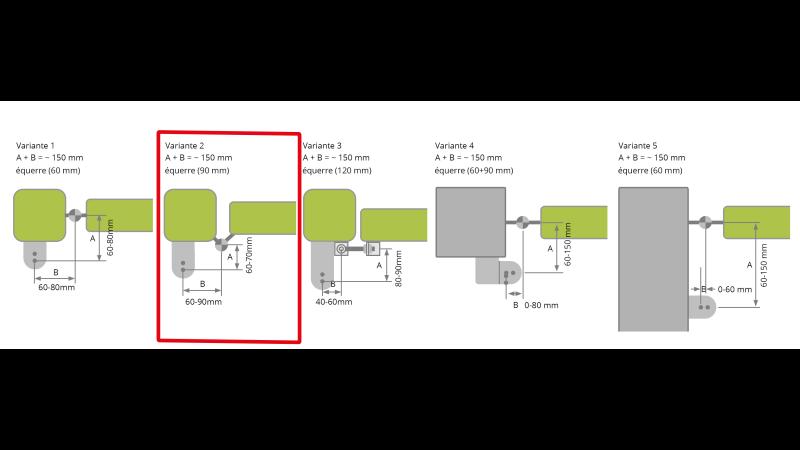

Cet exemple montre un montage spécial de la variante 2, c'est à dire le montage sur un portail avec des charnières latérales. Ce montage est spécial, car dans ce cas l'équerre 1, qui est fixée du côté de la charnière du portail, ne sera pas fixée sur le poteau mais sur le mur adjacent.  Dans notre cas une équerre de 60mm de long (équerre 1) est suffisante. Une équerre 1 plus longue peut être nécessaire pour les autres variantes. Toutes les équerres disponibles sont dans la catégorie accessoires.








































III. 6 étapes de montage pour réussir






  1. Définir la position de montage du ferme-portail
    2.

  2. Mesurer l'équerre 1 du côté du mur
    3.

  3. Vérifier la course
    4.

  4. Fixer l'équerre 2
    5.

  5. Mesurer et fixer l'équerre 2 sur le portail
    6.

  6. Insérer le ferme-portail et le débloquer
    7.





Étape 1: Définir la position de montage du ferme-portail




Il faut commencer par déterminer la position du ferme-portail. Il peut être monté sur la partie haute, basse ou au milieu du portail. Il est très important qu'il soit monté à l'horizontale. De plus les équerres de montage (équerre 1 et équerre 2) doivent avoir un appui suffisant sur le poteau et sur le portail. L'équerre la plus longue (équerre 1) est fixée sur le poteau. L'équerre la plus courte (l'équerre 2) est montée sur le portail.











































Étape 2: Mesurer l'équerre 1 du côté du mur




Après avoir défini la position de montage, on vérifie l'écart entre le point d'articulation du portail (le point central de la charnière) et le point d'articulation du ferme-portail (le trou de montage choisi sur l’équerre 1). Pour cela on a besoin de l'équerre la plus longue (équerre 1).



































La somme des deux longueurs A et B ne doit pas dépasser 150 mm dans cette variante, elle ne doit pas non plus être plus petite que 140 mm. Si la somme des deux longueurs est plus grande que 150 mm, il se peut que le portail ne puisse plus être ouvert qu'à moins de 90°.

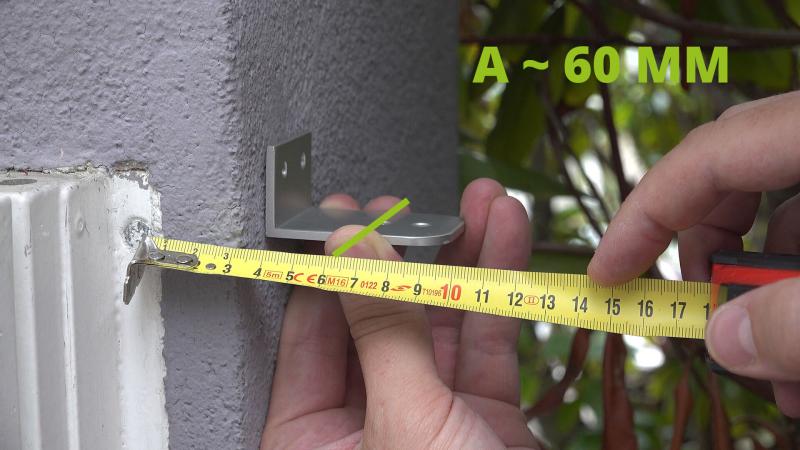

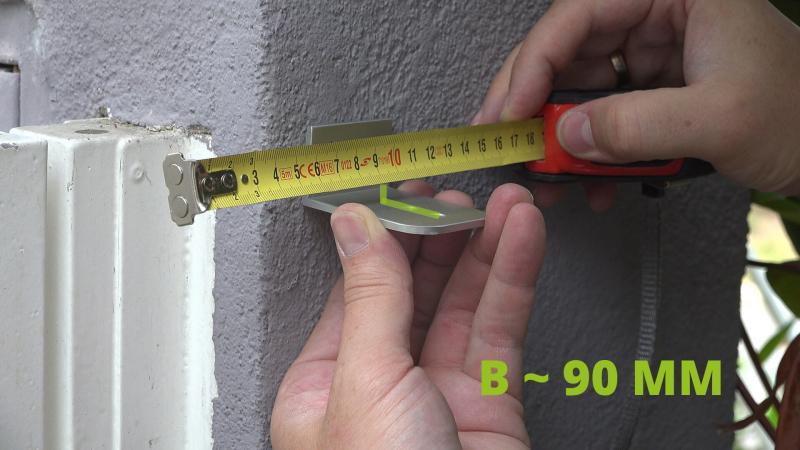

Dans cet exemple la longueur A est de 60 mm. Il s'agit de la distance entre le centre de la charnière et le trou de montage sur l'équerre 1, dans ce cas le trou de montage le plus éloigné. Maintenant on déplace l'équerre 1 latéralement le long du mur jusqu'à ce que la longueur B soit également égale à 90 mm. La longueur B est la distance entre le point central de la charnière et le trou de montage.









































La position de l'équerre est à nouveau vérifier dans l'étape 3 et ajuster si besoin.




Étape 3: Vérifier la course




Cette étape permet de vérifier la bonne position de l'équerre 1 et si nécessaire de la modidier légèrement afin d'assurer une fonction optimale du ferme-portail. Même si les mesures ont été correctement prises, nous conseillons vivement de faire cette étape avant de commencer à percer.

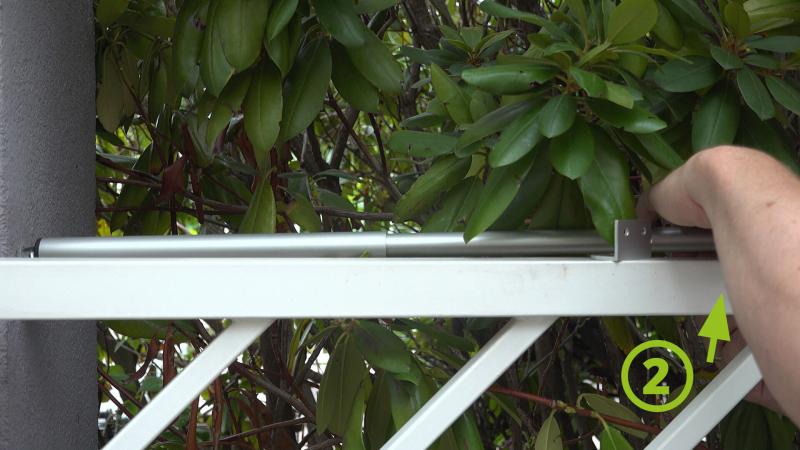

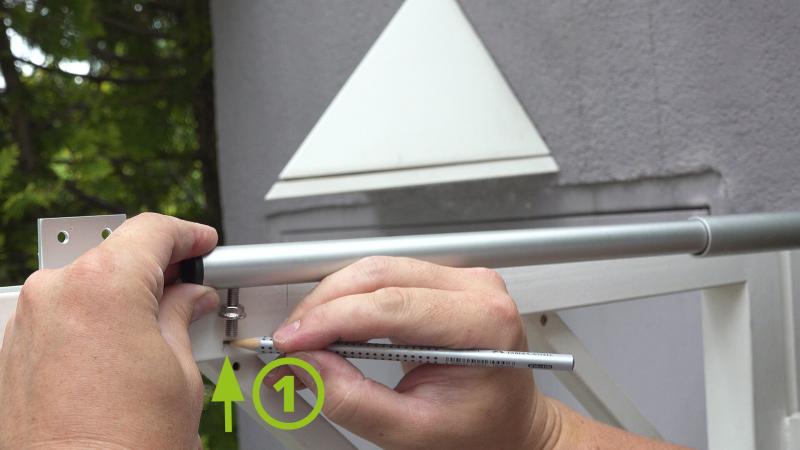

Für die Überprüfung wird der Winkel 1 provisorisch an der eben eingemessenen Position fixiert und der Schließer in das gewählte Montageloch eingesetzt. Dann wird bei geschlossenem Tor die Position des Bolzens am Rahmen des Tores angezeichnet (Markierung 1). Das Tor wird geöffnet und abermals die Position des Bolzens am Rahmen markiert (Markierung 2).

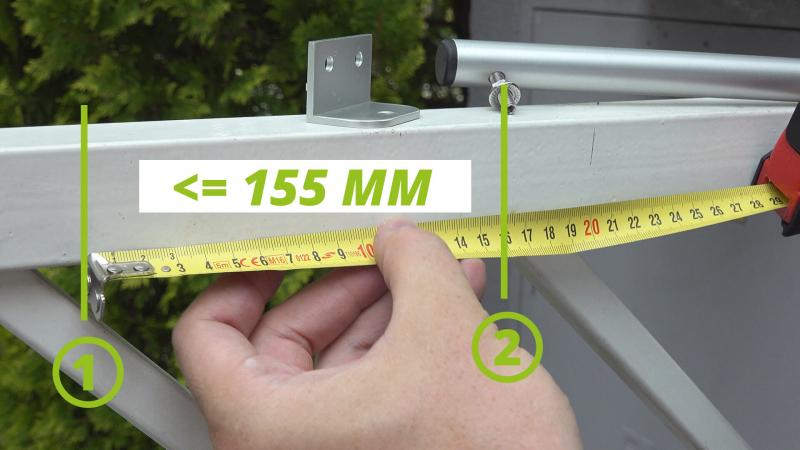

Si l'écart entre les deux marquages est d'environ 155 mm, alors la position de l'équerre est optimale. Si l'écart est plus petit, il faudra déplacer l'équerre pour que la longueur A soit plus grande. Si l'écart est plus grand que 155 mm, il faudra positionner l'équerre pour que la longueur A soit plus petite ou alors choisir un autre trou de montage.


Remarque: Le ferme-portail peut être placé dans n'importe quel trou de montage tant que les longueurs A et B sont correctes. Si on utilise une équerre plus longue (90 ou 120 mm), il est préférable de choisir le trou de montage au centre. On pourra ainsi plus facilement ajuster ultérieurement le ferme-portail.




Étape 4: Fixer l'équerre 1

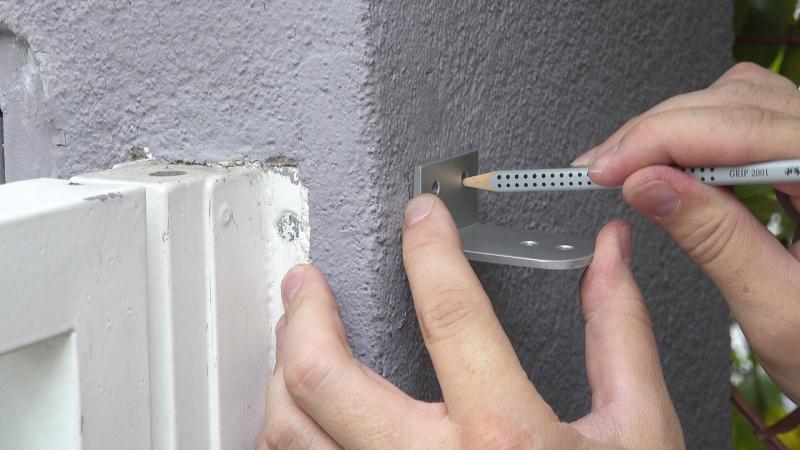

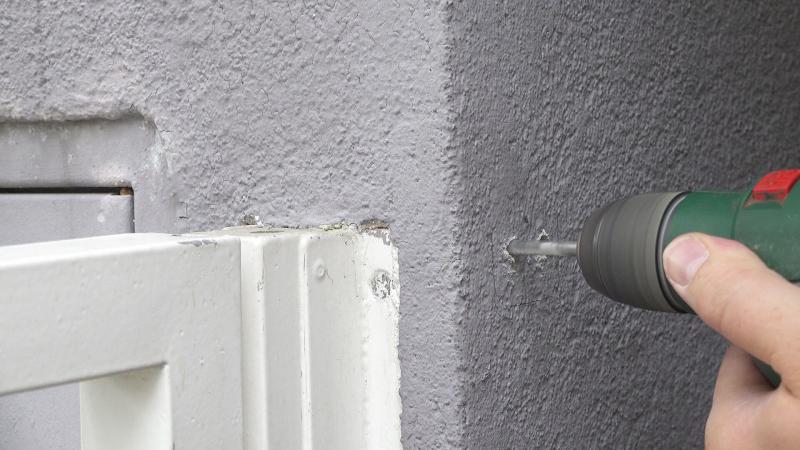

Après avoir déterminé la position de montage de l'équerre 1 sur le poteau, on marque de manière lisible les trous de perçage avec un crayon. Les trous de perçage sont réalisés à l'aide d'une perceuse à percussion et d'un foret à maçonnerie/béton de 6 ou 8 mm d'épaisseur. Une fois les trous fait, il faut les nettoyer de la poussière de perçage.

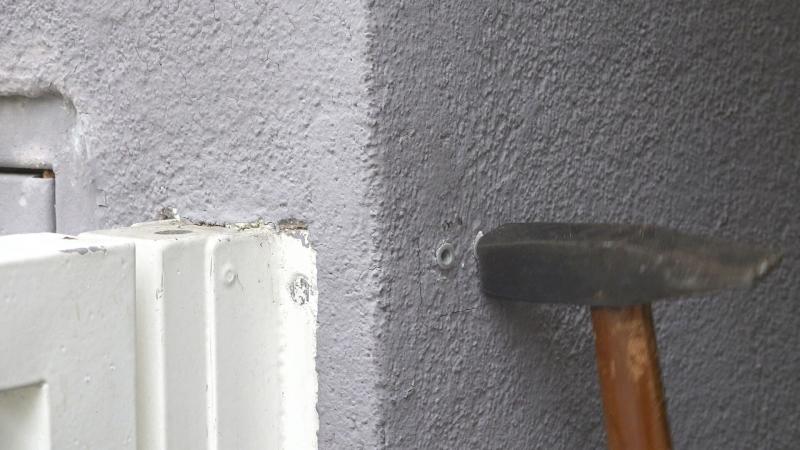

Des chevilles adaptées à la maçonnerie sont insérées dans les trous de forage. Remarque : En raison du grand nombre de types de maçonnerie différents, ces chevilles ne sont pas inclus avec le ferme-portail de jardin.


ATTENTION : L'équerre doit être fixée sur une surface la plus plate possible. Pour des murs en briques ou en pierres naturelles, il convient d'aplanir la surface avant d'y fixer l'équerre. Pour un montage sur cheville, il peut être nécessaire d'enlever le col de la cheville.

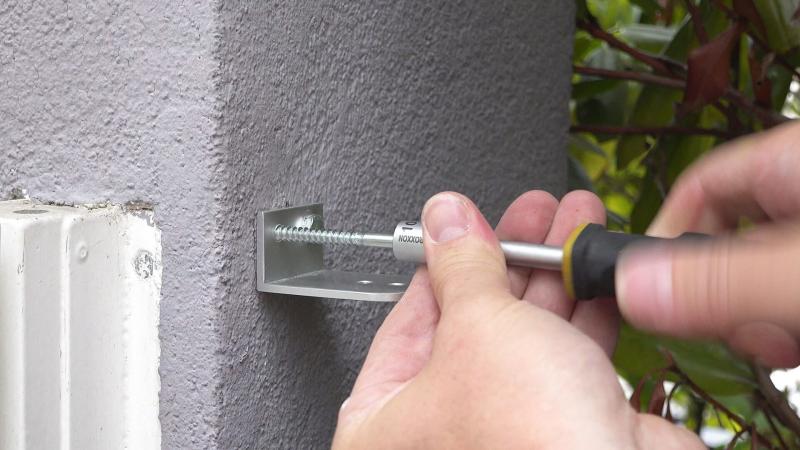

Après avoir inséré les chevilles, on fixe l'équerre avec des vis appropriées. Les vis doivent toujours être 10 mm plus longues que les chevilles pour assurer une prise sûre.




Étape 5: Déterminer la position de montage de l'équerre 2

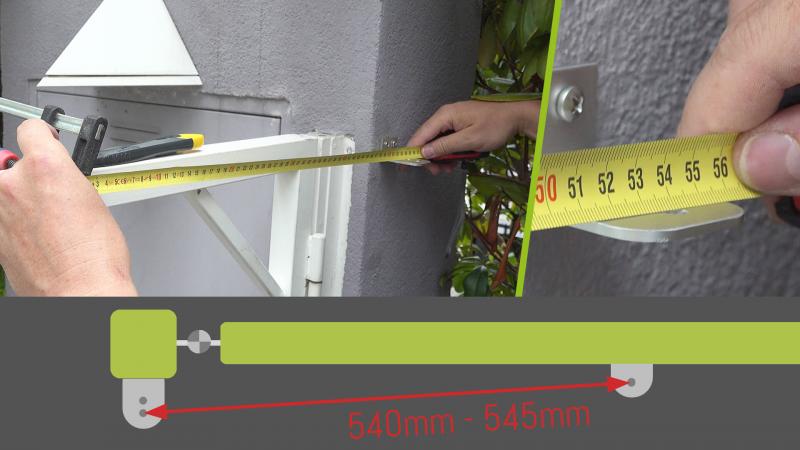

Une fois que l'équerre 1 est dans la bonne position, la plus grande partie du travail est déjà faite. Il faut maintenant déterminer la position du ferme-portail sur le portail (équerre 2). Pour cela, il faut mesurer l'écart de trou à trou de 540 jusqu'à maximum 545 mm. Cela signifie que le trou de de l'équerre dans lequel le ferme-portail sera monté doit être à 540 mm du trou de montage choisi sur l'équerre 1.

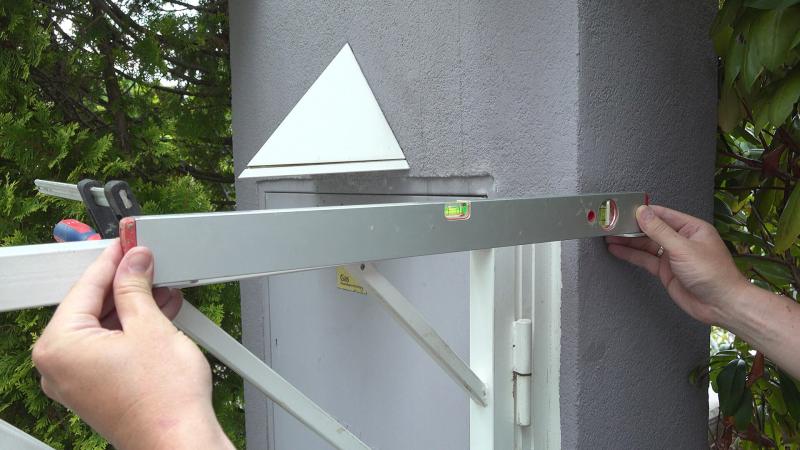

Après avoir vérifier l'écart avec la deuxième équerre, on vérifie la position verticale à l'aide d'un niveau à bulle. Il faut que les deux équerres soient au même niveau.

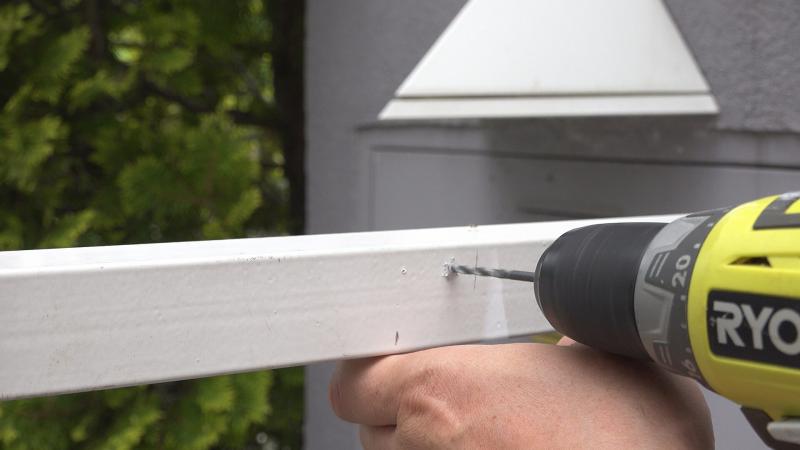

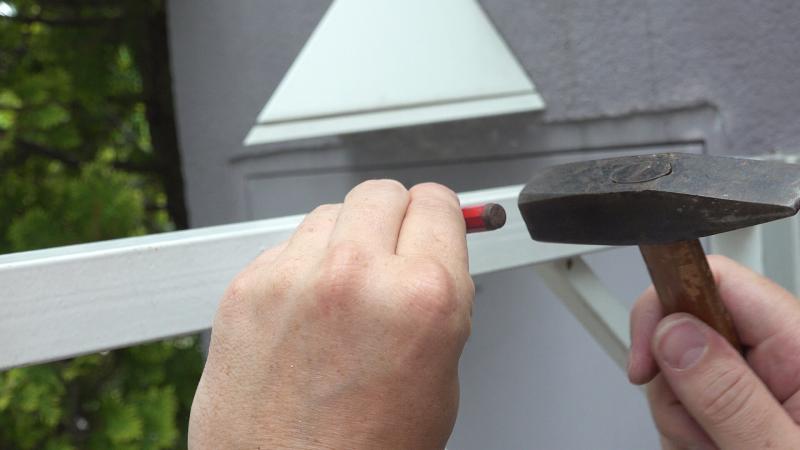

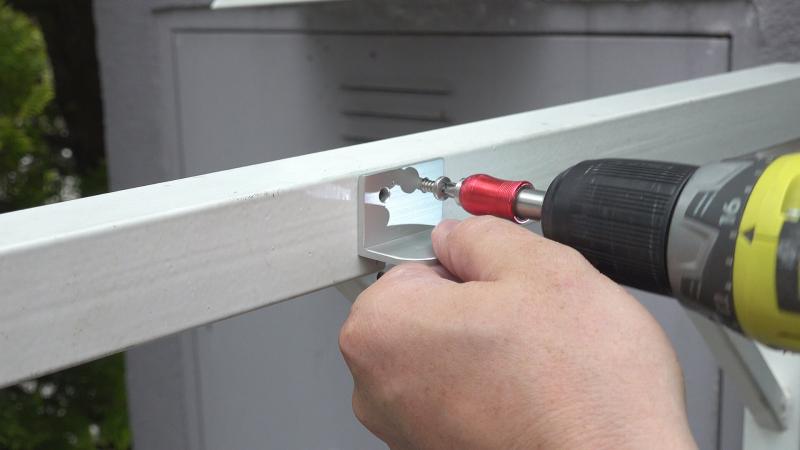

On peut maintenant marquer au crayon les deux trous de la deuxième équerre et marquer l'empreinte au pointeau et percer avec le foret à métal de 4,2 mm. La taille du foret est très importante car si le diamètre du trou est trop petit, la vis peut se casser. Si le diamètre est trop grand, la vis ne trouvera pas de prise. Léquerre est fixée avec les vis en acier inoxydable fournies.


ATTENTION: Si on change la position de l'équerre 1 (sur le mur) ultérieurement, il faut absolument mesurer à nouveau l'écart trou à trou et modifier également la position de l'équerre 2 (portail). Il est très important de commencer par définir la position de la première équerre avant de monter la deuxième équerre.

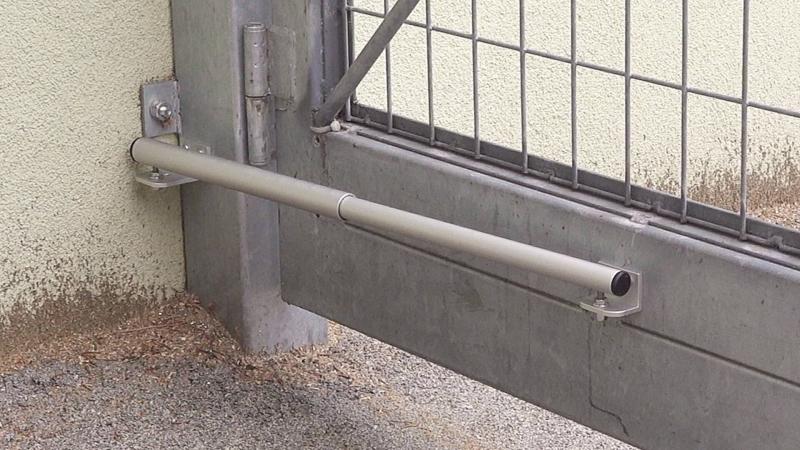

Étape 6: Insérer le ferme-portail et le débloquer

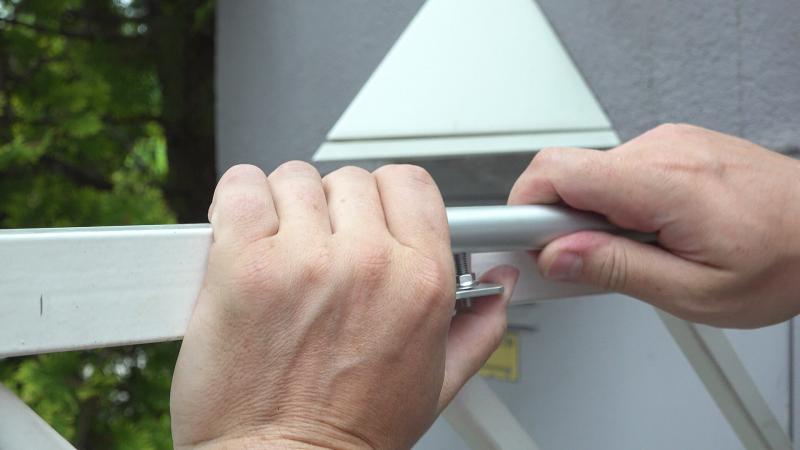

Pour installer le ferme-portail, il faut suffisamment ouvrir le portail pour que le ferme-portail puisse être inséré dans les trous des équerres facilement. Le côté le plus large du ferme-portail est fixé sur l'équerre 1 (équerre sur le mur). Le côté fin est fixé sur l'équerre de montage 2 (sur le portail).

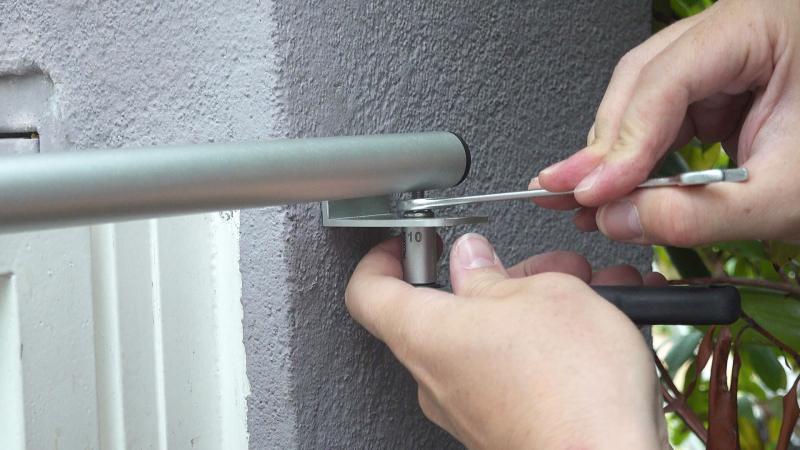

Pour finir, les deux écrous borgnes sont vissés et le ferme-portail est fixé avec les contre-écrous. Les écrous doivent être suffisamment serrés pour que les tiges filetées soint redressées et perpendiculaires au support de montage.


Remarque: Lors de cette étape, la goupille de sécurité se libère généralement seule. Si la goupille reste dans le ferme-portail, il suffit d'ouvrir le portail de quelques millimètres.






































C'est fini! Nous espérons que vous apprécierez votre nouveau ferme-portail!


Si vous avez encore des questions sur l'installation, n'hésitez pas à nous contacter par mail à office@toutpourleportail.com ou par WhatsApp +43 664 881 89 781.


Ton équipe de toutpourleportail.com
