Exemple de montage Variante 5 - Montage sur le mur et directement sur le portail
I. Vérifier la liste des outils et du matériel
La livraison comprend le ferme-portail prêt à être monté, 2 équerres en aluminium avec des longueurs différentes ainsi que 4 vis auto taraudeuses et 2 écrous borgnes.
ATTENTION: Le ferme-portail est bloqué en position compressée. Par conséquent les tiges filetées ne sont pas droites. C'est tout fait normal. Les tiges se redresseront seules lors du montage. La sécurité du ferme-portail ne doit pas être enlevée avant que le ferme-portail ne soit monté.
- 1 ferme-portail
- 1 équerre en aluminium (équerre 1): 60, 90 ou 120 mm de long
- 1 équerre en aluminium (équerre 2): 30 mm de long
- 2 écrous borgnes M6
- 4 vis autotaraudeuses 4,8 x 19 mm
Pour le montage, vous aurez besoin d'une perceuse avec un foret à métal de 4,2mm ainsi qu'un tournevis cruciforme (PH2). Vous aurez également besoin d'un niveau à bulle, d'un mètre mesureur, d'un crayon et de deux clés plates 10.
II. Déterminer la bonne variante de montage
Cet exemple montre un montage spécial de la variante 5, c'est à dire du montage du ferme-portail sur un portail dont les charnières sont fixées dans un mur. Le montage de cet exemple est spécial car le ferme-portail ne va pas être fixé sur le portail à l'aide de l'équerre fournie (l'équerre 2), mais il va être fixé directement sur le portail. Avec les dimensions indiquées dans cet exemple, l'équerre de 60 mm pour l'équerre 1 est suffisante. Une équerre 1 plus longue peut être nécessaire pour les autres variantes. Toutes les équerres disponibles sont dans la catégorie accessoires.
III. 6 étapes de montage pour réussir
- Définir la position de montage du ferme-portail
- Mesurer l'équerre 1 du côté du mur
- Vérifier la course
- Fixer l'équerre 1
- Déterminer la position de montage sur le portail et préparer le portail
- Insérer le ferme-portail et le débloquer
Étape 1: Définir la position de montage du ferme-portail
Il faut commencer par déterminer la position du ferme-portail. Il peut être monté sur la partie haute, basse ou au milieu du portail. Il est très important qu'il soit monté à l'horizontale. De plus l'équerre de montage (équerre 1) doit avoir un appui suffisant sur le poteau et sur le portail. L'équerre la plus longue (équerre 1) est fixée sur le poteau. La deuxième équerre n'est pas utilisée dans ce montage spécial de la variante 5.
Étape 2: Mesurer l'équerre 1 du côté du mur
Après avoir défini la position de montage, on vérifie l'écart entre le point d'articulation du portail (le point central de la charnière) et le point d'articulation du ferme-portail. Pour cela on a besoin de l'équerre la plus longue (équerre 1).
La somme des deux longueurs A et B ne doit pas dépasser 135 mm dans cette variante spéciale, elle ne doit pas non plus être plus petite que 125 mm. Si la somme des deux longueurs est plus grande que 135 mm, il se peut que le portail ne puisse plus être ouvert qu'à moins de 90°.
Dans ce cas, la longueur B est de 0 mm. Il s'agit de la distance entre le centre de la charnière et le trou de montage sur l'équerre 1, dans ce cas le trou qui se situe le plus près du mur (équerre 1).
Maintenant on déplace l'équerre 1 latéralement le long du mur jusqu'à ce que la longueur A soit égale à 75 mm. La longueur A est la distance entre le point central de la charnière et le trou de montage (voir schéma: A = 135 mm, B = 0).
La position de l'équerre est à nouveau vérifier dans l'étape 3 et ajuster si besoin.
Étape 3: Vérifier la course
Cette étape permet de vérifier la bonne position de l'équerre 1 et si nécessaire de la modidier légèrement afin d'assurer une fonction optimale du ferme-portail. Même si les mesures ont été correctement prises, nous conseillons vivement de faire cette étape avant de commencer à percer.
Pour la vérification, il faut provisoirement fixer l'équerre 1 dans la position définie précedemment et monter le ferme-portail dans le trou de l'équerre choisi. Avec le portail fermé, on repère la position de la tige filetée du ferme-portail sur le cardre et on le marque au crayon (marquage 1). Ensuite, avec le portail ouvert on marque encore une fois la position de la tige filetée sur le cadre (marquage 2).
Si l'écart entre les deux marquages est d'environ 155 mm, alors la position de l'équerre est optimale. Si l'écart est plus petit, il faudra déplacer l'équerre pour que la longueur A soit plus grande. Si l'écart est plus grand que 155 mm, il faudra positionner l'équerre pour que la longueur A soit plus petite ou alors choisir un autre trou de montage.
Remarque: Le ferme-portail peut être placé dans n'importe quel trou de montage tant que les longueurs A et B sont correctes. Si on utilise une équerre plus longue (90 ou 120 mm), il est préférable de choisir le trou de montage au centre. On pourra ainsi plus facilement ajuster ultérieurement le ferme-portail.
Étape 4: Fixer l'équerre 1
Si comme dans notre exemple, il y a très peu de place entre le portail ouvert et le mur, il est important de bien positionner le ferme-portail et l'équerre entre les éléments de décor du portail. Sinon l'équerre et le ferme-portail empêcheront l'ouverture du portail à 90°. Si il n'est pas possible de trouver une position entre les éléments de décoration, on peut également monter le ferme-portail au dessus du portail afin de garantir une ouverture à 90°.

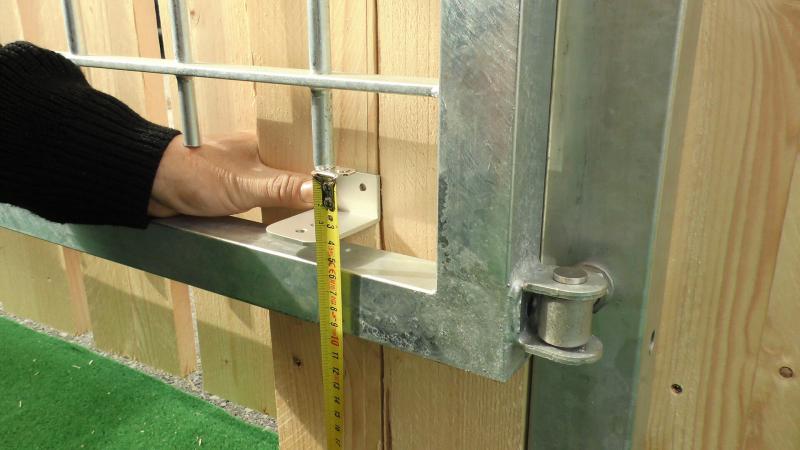

Dans notre exemple, nous avons également mesurer la position de l'équerre 1 en hauteur afin que l'équerre, le ferme-portail et l'écrou borgne du ferme-portail se trouvent entre les éléments de décoration et n'entravent pas l'ouverture du portail.

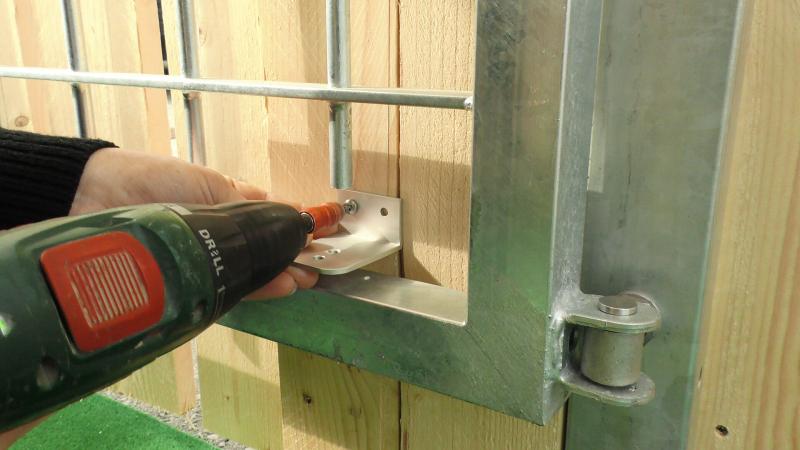

Une fois la position de l'équerre 1 définie, on peut la fixer avec le matériel de fixation approprié (par exemple, vis ou vis et chevilles). Dans notre exemples, les deux vis fournies suffisent.
ATTENTION: L'équerre doit être fixée sur une surface la plus plate possible. Pour des murs en briques ou en pierres naturelles, il convient d'aplanir la surface avant d'y fixer l'équerre. Pour un montage sur cheville, il peut être nécessaire d'enlever le col de la cheville.
Étape 5: Déterminer la position de montage sur le portail et préparer le portail

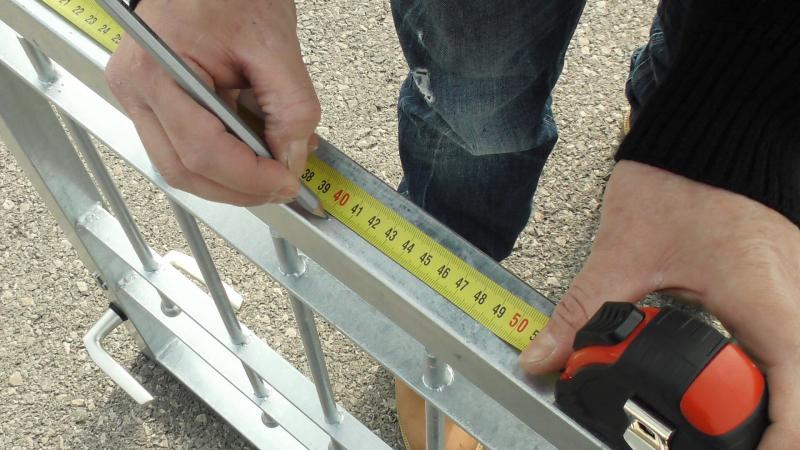

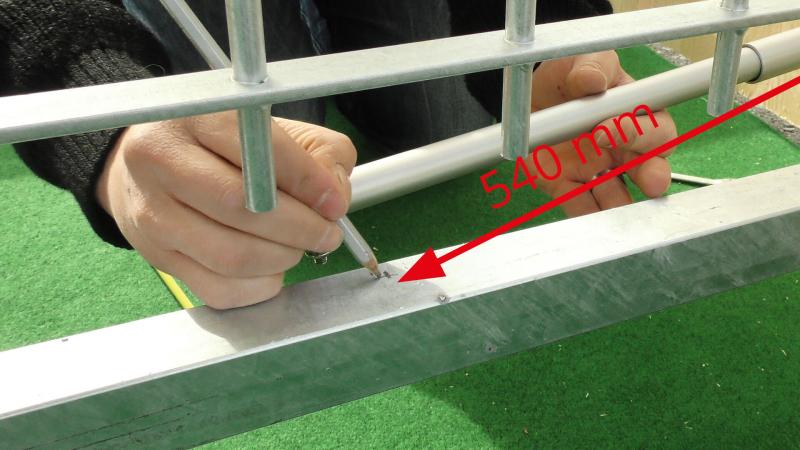

Une fois que l'équerre 1 est dans la bonne position, la plus grande partie du travail est déjà faite. Il faut maintenant déterminer la position du ferme-portail sur le portail. Pour cela, il faut mesurer l'écart de trou à trou de 540 jusqu'à maximum 545 mm. Cela signifie que le trou de perçage sur le portail doit être à 540 mm du trou de montage choisi sur l'équerre 1.

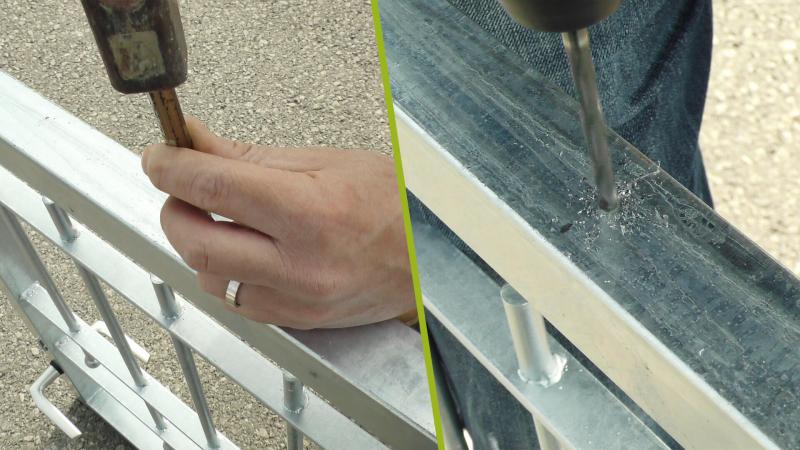

Une fois la position de perçage définie, on démonte le portail et on marque le repère de perçage sur le bas du portail. On peut maintenant complètement percer avec un foret à métal de 6mm. Le trou doit traverser le cadre. Le bas du portail est ensuite percé avec un foret étagé pour que l'on puisse y passer une clé allen de 10mm.
ATTENTION: Si on change la position de l'équerre 1 (sur le poteau) ultérieurement, il faut absolument mesurer à nouveau l'écart trou à trou et modifier également la position du trou sur le portail. Il est très important de commencer par définir la position de la première équerre avant de percer le trou dans le portail.
Étape 6: Insérer le ferme-portail et le débloquer
Après avoir remonté le portail, on peut insérer le ferme-portail. On commence par la partie la plus large du ferme-portail qu'on fixe sur l'équerre du côté du mur (équerre 1). La partie fine est insérée dans le trou qui vient d'être percé.

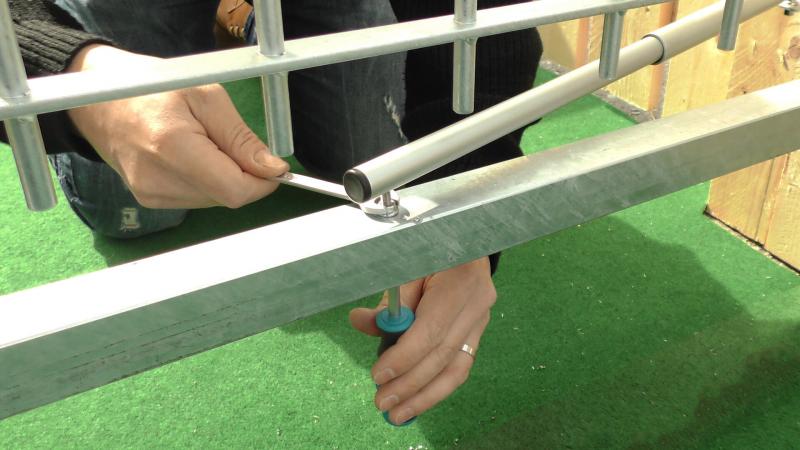

Pour finir, les deux écrous borgnes sont vissés et on fixe les contre écrous sur le ferme-portail Les écrous doivent être serrés jusqu'à ce que les tiges filetées se redressent et soient perpendiculaires à l'équerre de montage et au portail.
Remarque: Lors de cette étape, la goupille de sécurité se libère généralement seule. Si la goupille reste dans le ferme-portail, il suffit d'ouvrir le portail de quelques millimètres.

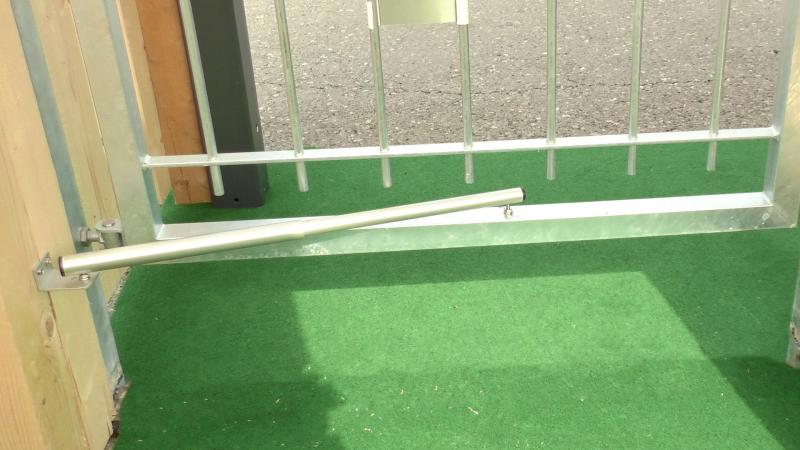

C'est fini! Nous espérons que vous apprécierez votre nouveau ferme-portail!
