Exemple de montage variante 2 - montage sur poteau avec charnières à 120°
I. Vérifier la liste des outils et du matériel
La livraison comprend le ferme-portail prêt à être monté, 2 équerres en aluminium avec des longueurs différentes ainsi que 4 vis auto taraudeuses et 2 écrous borgnes.
ATTENTION: Le ferme-portail est bloqué en position compressée. Par conséquent les tiges filetées ne sont pas droites. C'est tout fait normal. Les tiges se redresseront seules lors du montage. La sécurité du ferme-portail ne doit pas être enlevée avant que le ferme-portail ne soit monté.
- 1 ferme-portail
- 1 équerre en aluminium (équerre 1): 60, 90 ou 120 mm de long
- 1 équerre en aluminium (équerre 2): 30 mm de long
- 2 écrous borgnes M6
- 4 vis autotaraudeuses 4,8 x 19 mm
Pour le montage, vous aurez besoin d'une perceuse avec un foret à métal de 4,2mm ainsi qu'un tournevis cruciforme (PH2). Vous aurez également besoin d'un niveau à bulle, d'un mètre mesureur, d'un crayon et de deux clés plates 10.
II. Déterminer la bonne variante de montage

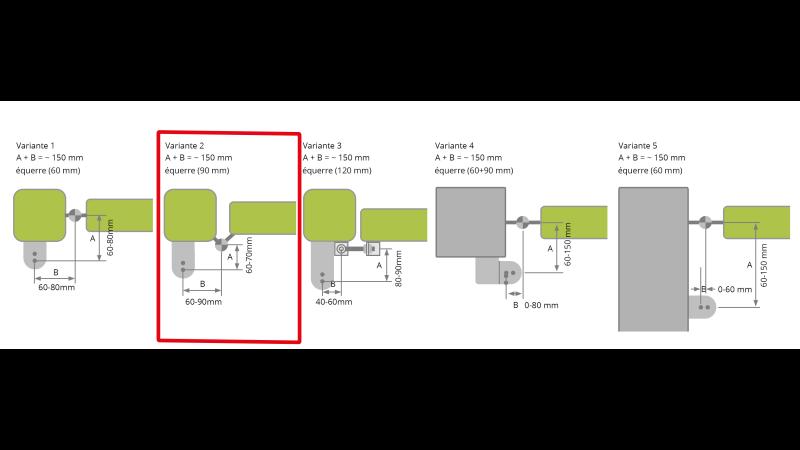

Cet exemple montre le montage de la Variante 2, c'est à dire le montage sur des portails avec poteau et charnières latérales. Pour cette variante, vous aurez la besoin d'une équerre de 90mm de long (équerre 1). Pour toutes les autres variantes, vous pouvez avoir besoin d'une équerre plus longue ou plus courte. Toutes les équerres disponibles sont dans la catégorie accessoires.
III. 6 étapes de montage pour réussir
- Définir la position de montage du ferme-portail
- Mesurer l'équerre 1 du côté du poteau
- Vérifer la course
- Fixer l'équerre 1
- Mesurer et fixer l'équerre 2 sur le portail
- Insérer le ferme-portail et le débloquer
Étape 1: Définir la position de montage du ferme-portail

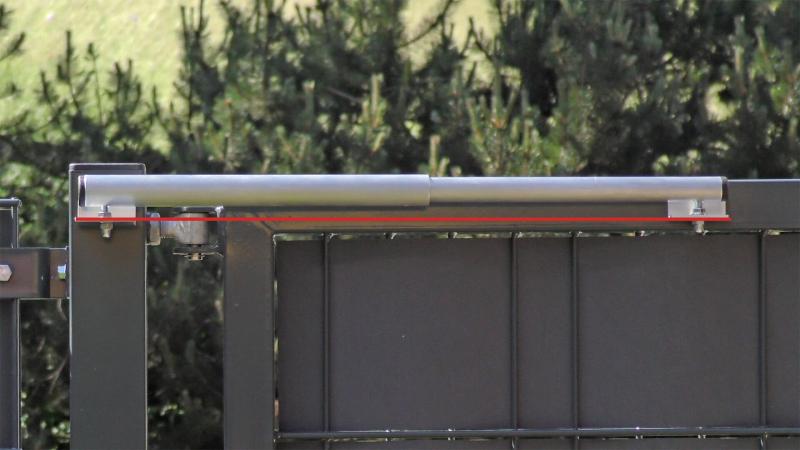

Il faut commencer par déterminer la position du ferme-portail. Il peut être monté sur la partie haute, basse ou au milieu du portail. Il est très important qu'il soit monté à l'horizontale. De plus les équerres de montage (équerre 1 et équerre 2) doivent avoir un appui suffisant sur le poteau et sur le portail. L'équerre la plus longue (équerre 1) est fixée sur le poteau. L'équerre la plus courte (l'équerre 2) est montée sur le portail.
Étape 2: Mesurer l'équerre 1 du côté du poteau

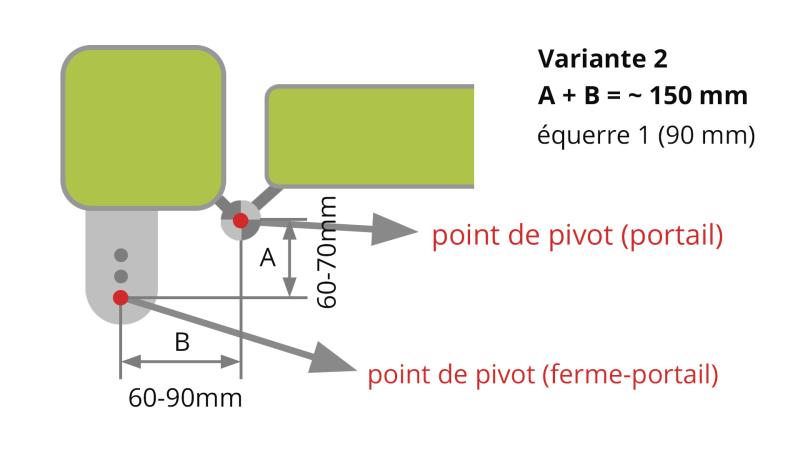

Après avoir défini la position de montage, on vérifie l'écart entre le point d'articulation du portail (le point central de la charnière) et le point d'articulation du ferme-portail (le trou de montage choisi sur l’équerre 1). Pour cela on a besoin de l'équerre la plus longue (équerre 1).
La somme des deux longueurs A et B ne doit pas dépasser 150 mm dans cette variante, elle ne doit pas non plus être plus petite que 140 mm. Si la somme des deux longueurs est plus grande que 150 mm, il se peut que le portail ne puisse plus être ouvert qu'à moins de 90°.

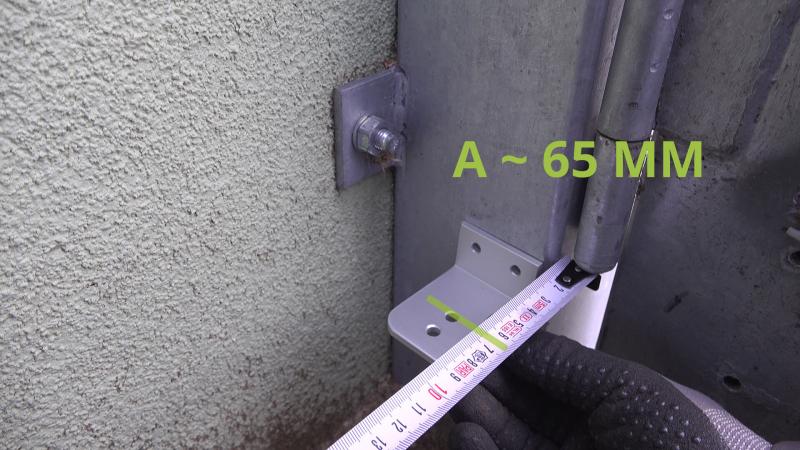

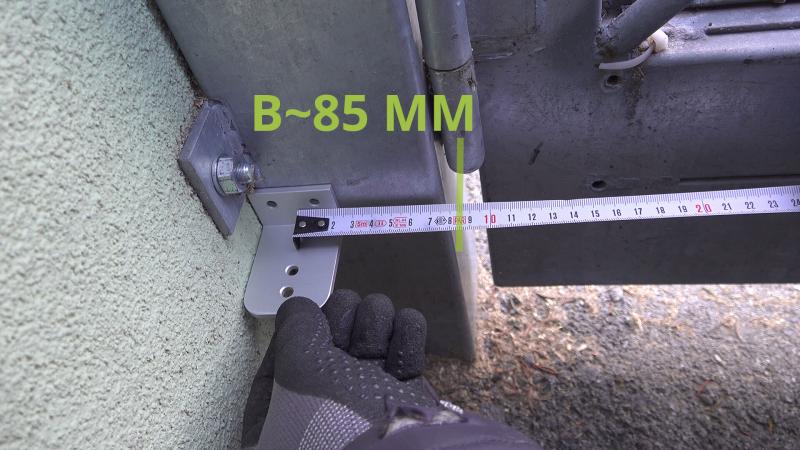

Dans cet exemple la longueur A est de 65 mm. Il s'agit de la distance entre le centre de la charnière et le trou de montage sur l'équerre 1, dans ce cas le trou de montage le plus éproche du poteau. Maintenant on déplace l'équerre 1 latéralement le long du poteau jusqu'à ce que la longueur B soit égale à 85 mm. La longueur B est la distance entre le point central de la charnière et le trou de montage.
La position exacte de l'équerre sera vérifiée dans l'étape 3 et si besoin sera ajustée.
Étape 3: Vérifier la course
Cette étape permet de vérifier la bonne position de l'équerre 1 et si nécessaire de la modidier légèrement afin d'assurer une fonction optimale du ferme-portail. Même si les mesures ont été correctement prises, nous conseillons vivement de faire cette étape avant de commencer à percer.

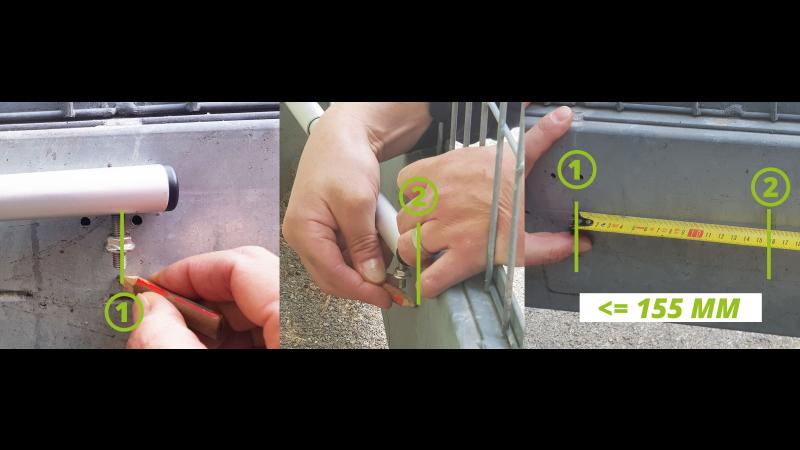

Pour la vérification, il faut provisoirement fixer l'équerre 1 dans la position définie précédemment et monter le ferme-portail dans le trou de l'équerre choisi. Avec le portail fermé, on repère la position de la tige filetée du ferme-portail sur le cadre et on le marque au crayon (marquage 1). Ensuite, avec le portail ouvert on marque encore une fois la position de la tige filetée sur le cadre (marquage 2).
Si l'écart entre les deux marquages est d'environ 155 mm, alors la position de l'équerre est optimale. Si l'écart est plus petit, il faudra déplacer l'équerre pour que la longueur A soit plus grande. Si l'écart est plus grand que 155 mm, il faudra positionner l'équerre pour que la longueur A soit plus petite ou alors choisir un autre trou de montage.
Remarque: Le ferme-portail peut être placé dans n'importe quel trou de montage tant que les longueurs A et B sont correctes. Si on utilise une équerre plus longue (90 ou 120 mm), il est préférable de choisir le trou de montage au centre. On pourra ainsi plus facilement ajuster ultérieurement le ferme-portail.
Étape 4: Fixer l'équerre 1

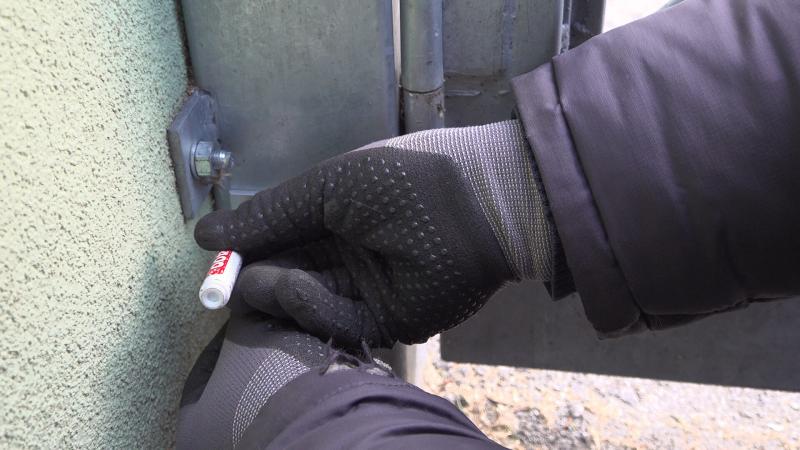

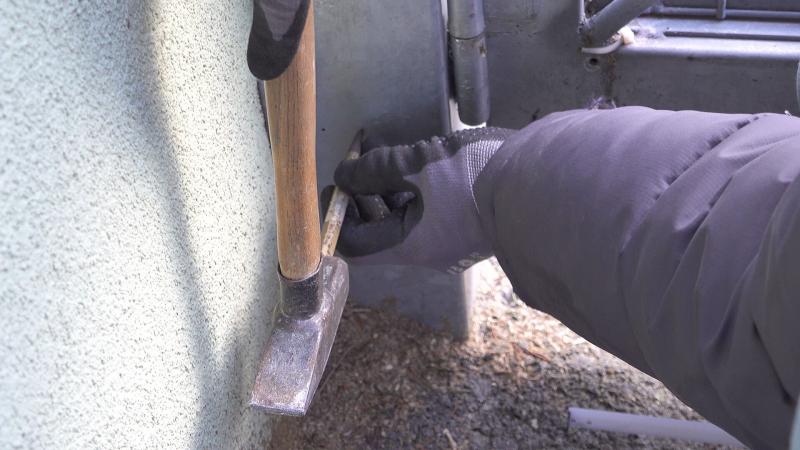

Après avoir déterminé la position de montage de l'équerre 1 sur le poteau, on marque de manière lisible les trous de perçage avec un crayon. On marque ensuite l'empreinte au pointeau pour empêcher le foret à métal de glisser.

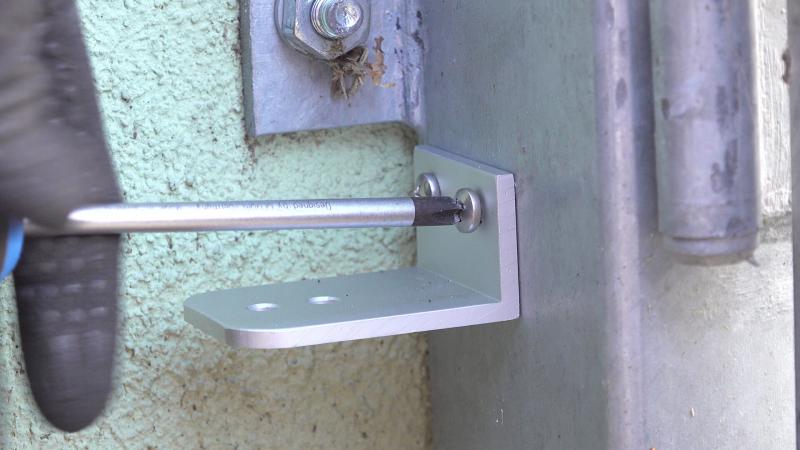

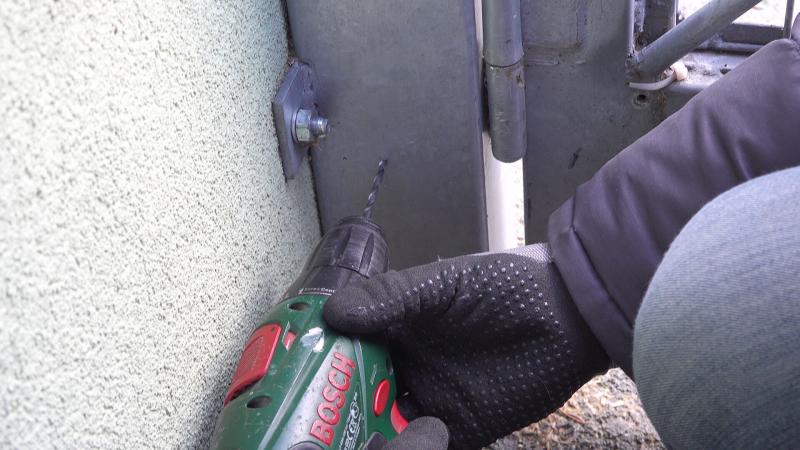

Les trous sont percés à l'aide d'une perceuse et d'un foret à métal de 4,2 mm. La taille du foret est cruciale. Si le diamètre est trop petit, la vis peut se casser. Si le diamètre est trop grand, la vis ne tiendra pas. Une fois les trous percés, l'équerre est fixée à l'aide des vis autotaraudeuses.
Une fois les trous percés, l'équerre est fixée avec les vis taraudeuses.
Étape 5: Mesurer et fixer l'équerre 2 sur le portail

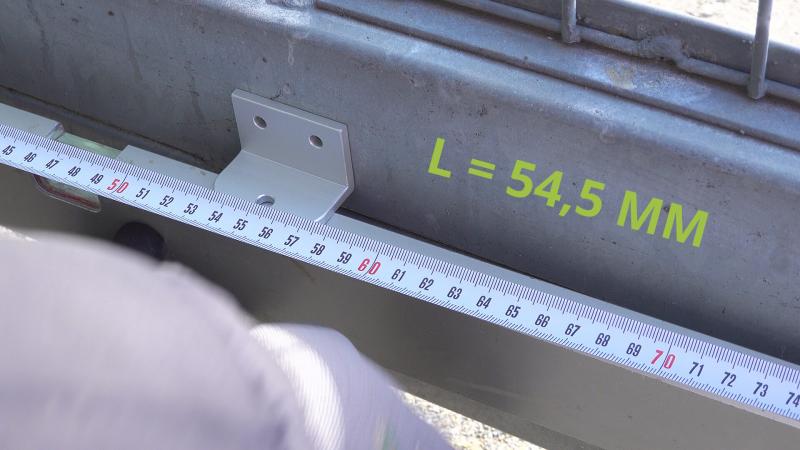

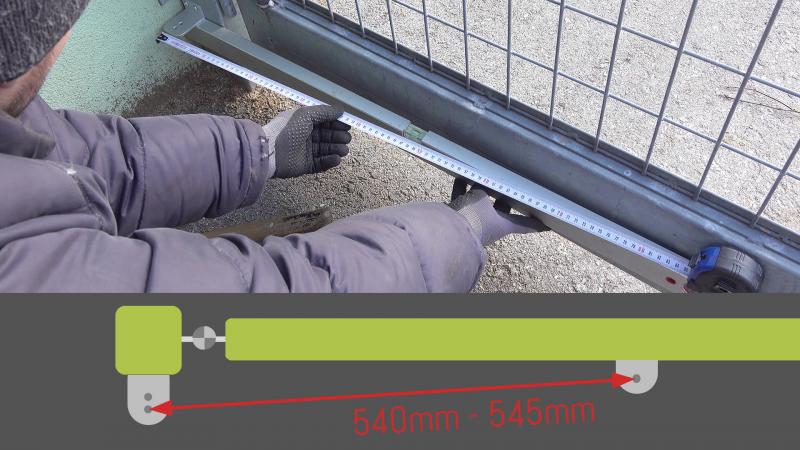

Une fois que l'équerre 1 est dans la bonne position, la plus grande partie du travail est déjà faite. Il faut maintenant déterminer la position du ferme-portail sur le portail. Pour cela, il faut mesurer l'écart de trou à trou de 540 jusqu'à maximum 545 mm. Cela signifie que le trou de perçage sur le portail doit être à 540 mm du trou de montage choisi sur l'équerre 1.
Après avoir vérifier l'écart avec la deuxième équerre, on vérifie la position verticale à l'aide d'un niveau à bulle. Il faut que les deux équerres soient au même niveau.

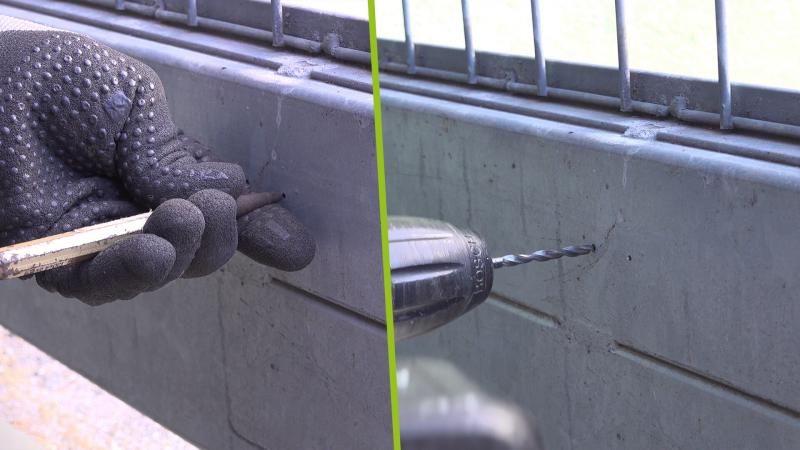

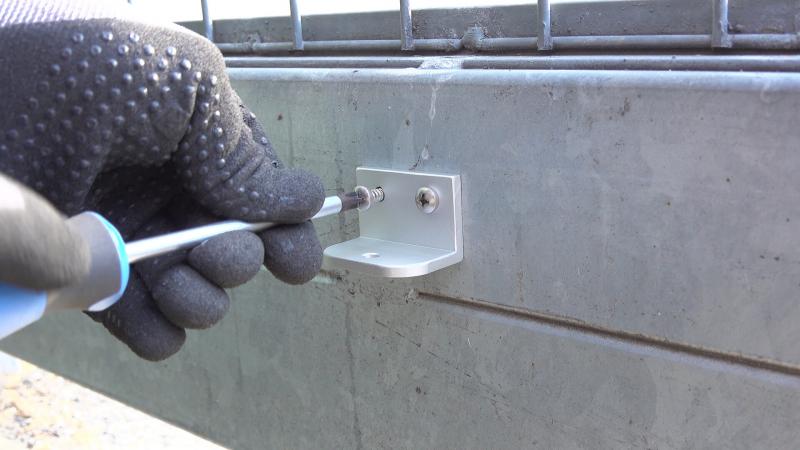

Ensuite on peut procéder au percage comme dans l'étape 4 et on fixe l'équerre avec les vis taraudeuses.
ATTENTION: Si on change la position de l'équerre 1 (sur le poteau) ultérieurement, il faut absolument mesurer à nouveau l'écart trou à trou et modifier également la position du trou sur le portail. Il est très important de commencer par définir la position de la première équerre avant de percer le trou dans le portail.
Étape 6: Insérer le ferme-portail et le débloquer

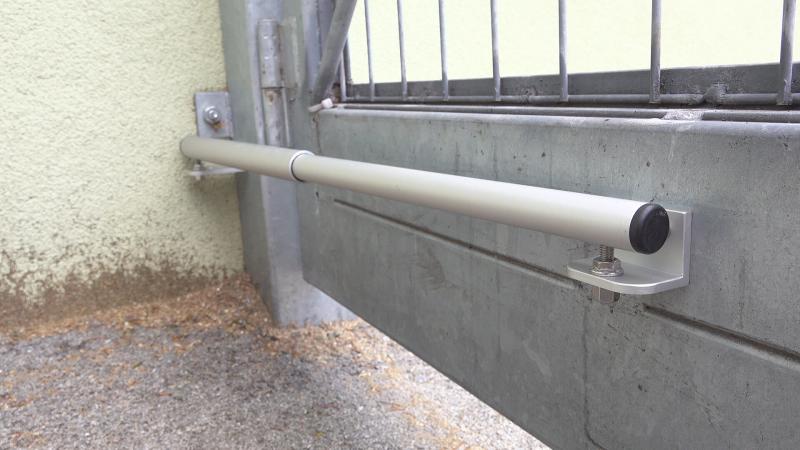

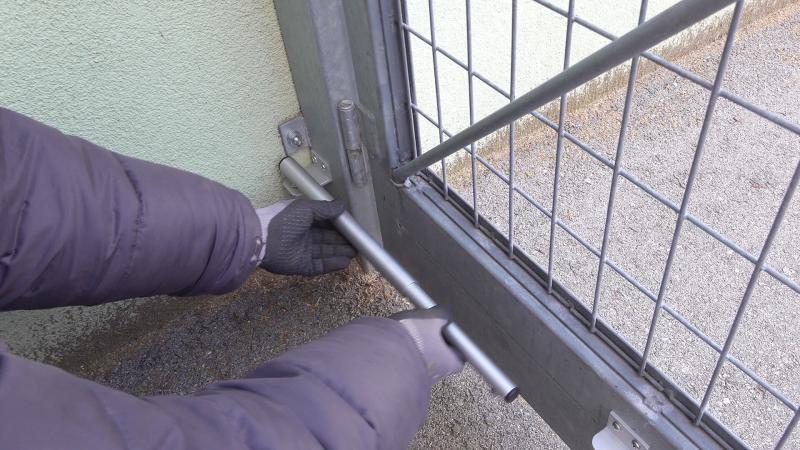

Il ne reste plus qu'à installer le ferme-portail. Pour l'installer, il faut suffisamment ouvrir le portail pour que le ferme-portail puisse être inséré dans les trous des équerres facilement. Le côté le plus large du ferme-portail est fixé sur l'équerre 1 (équerre sur le poteau). Le côté fin est fixé sur l'équerre de montage 2 (sur le portail).

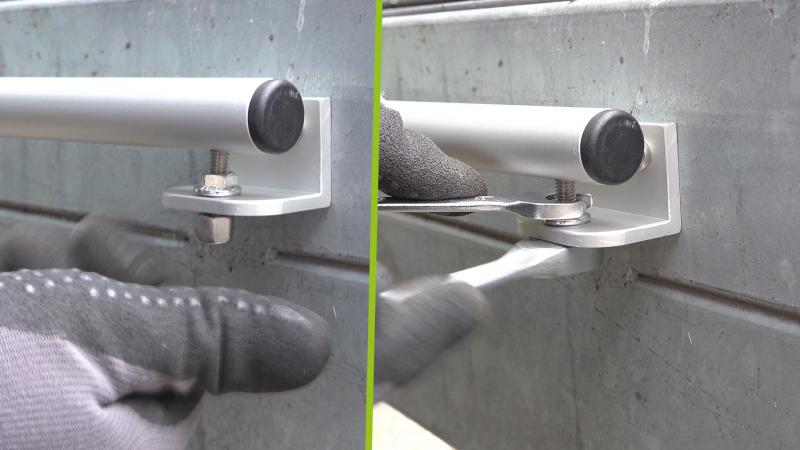

Pour finir, les deux écrous borgnes sont vissés et le ferme-portail est fixé avec les contre-écrous. Les écrous doivent être suffisamment serrés pour que les tiges filetées soint redressées et perpendiculaires au support de montage.
Remarque: Lors de cette étape, la goupille de sécurité se libère généralement seule. Si la goupille reste dans le ferme-portail, il suffit d'ouvrir le portail de quelques millimètres.
C'est fini! Nous espérons que vous apprécierez votre nouveau ferme-portail!
