I. Vérifier la liste des outils et du matériel

 La livraison comprend le ferme-portail prêt à être monté, 2 équerres en acier avec des longueurs différentes ainsi que 2 vis M6 de 30 mm, 2 vis M6 de 40 mm, 4 chevilles Filipp M6, 2 contre écrous et 2 écrous borgnes.

ATTENTION: Le ferme-portail est bloqué en position compressée. Par conséquent les tiges filetées ne sont pas droites. C'est tout fait normal. Les tiges se redresseront seules lors du montage. La sécurité du ferme-portail ne doit pas être enlevée avant que le ferme-portail ne soit monté.

  • 1 ferme-portail
  • 1 équerre en acier (équerre 1): 80 ou 120 mm de long
  • 1 équerre en acier (équerre 2): 60 mm de long
  • 2 écrous borgnes
  • 2 contre-écrous
  • 2 vis M6 de 30 mm
  • 2 vis M6 de 40 mm
  • 4 chevilles Filipp M6

Pour le montage, vous aurez besoin d'une perceuse avec un foret à métal de 5 mm et de 10 mm, un pointeau, une clé allen de 4 mm, deux clés plates de 13 mm, 2 pinces de serrage. Vous aurez également besoin d'un niveau à bulle, d'un tournevis torx, d'un mètre mesureur et d'un crayon.

II. Déterminer la bonne variante de montage

Cet exemple montre le montage de la Variante 1, c'est à dire le montage sur le poteau et sur un portail à charnières 90°. Pour cette variante, vous aurez la plupart du temps besoin d'une équerre de 80mm de long (équerre 1). Une équerre 1 plus longue peut être nécessaire pour les autres variantes. Toutes les équerres disponibles sont dans la catégorie accessoires.

III. 6 étapes de montage pour réussir

  1. Définir la position de montage du ferme-portail
  2. Mesurer l'équerre 1 du côté du poteau
  3. Mesurer l'équerre 2 sur le portail
  4. Vérifier la course
  5. Fixer les équerres
  6. Insérer le ferme-portail et le débloquer

Étape 1: Définir la position de montage du ferme-portail

Il faut commencer par déterminer la position du ferme-portail. Il peut être monté sur la partie haute, basse ou au milieu du portail. Il est très important qu'il soit monté à l'horizontale. De plus les équerres de montage (équerre 1 et équerre 2) doivent avoir un appui suffisant sur le poteau et sur le portail. L'équerre la plus longue (équerre 1) est fixée sur le poteau. L'équerre la plus courte (l'équerre 2) est montée sur le portail.

Étape 2: Mesurer l'équerre 1 du côté du poteau

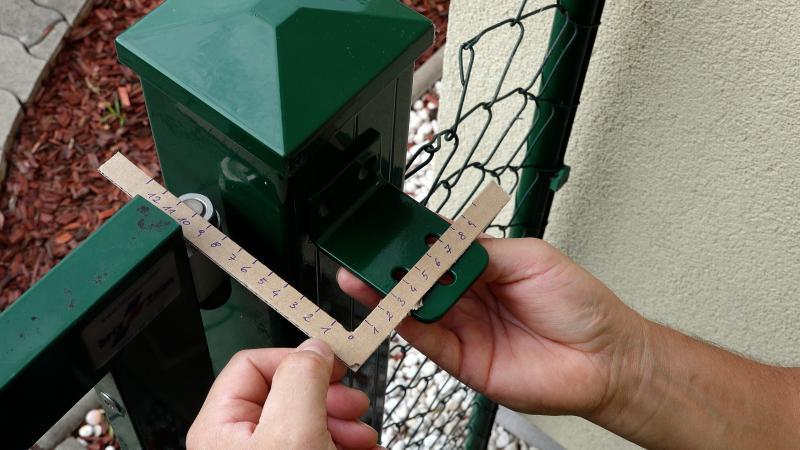

Après avoir défini la position de montage, on vérifie l'écart entre le point d'articulation du portail (le point central de la charnière) et le point d'articulation du ferme-portail. Pour cela on a besoin de l'équerre la plus longue (équerre 1).

La somme des deux longueurs A et B ne doit pas dépasser 150 mm dans cette variante, elle ne doit pas non plus être plus petite que 140 mm. Si la somme des deux longueurs est plus grande que 150 mm, il se peut que le portail ne puisse plus être ouvert qu'à moins de 90°.

Dans cet exemple la longueur A est de 105 mm. Il s'agit de la distance entre le centre de la charnière et le trou de montage sur l'équerre 1, dans ce cas le trou de montage intérieur. Maintenant on déplace l'équerre 1 latéralement le long du poteau jusqu'à ce que la longueur B soit également égale à 45 mm. La longueur B est la distance entre le point central de la charnière et le trou de montage.

Remarque: Le ferme-portail peut être placé dans n'importe quel trou de montage tant que les longueurs A et B sont correctes. Si on utilise une équerre plus longue (> 80 mm), il est préférable de choisir le trou de montage au centre. On pourra ainsi plus facilement ajuster ultérieurement le ferme-portail.

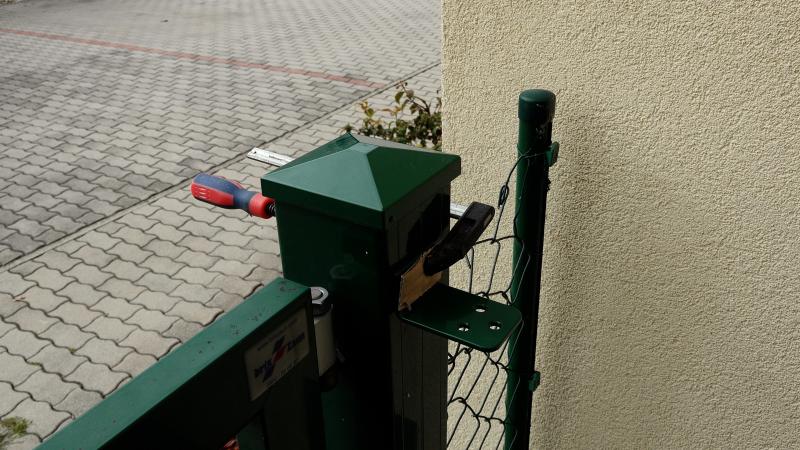

On fixe provisoirement l'équerre 1 avec la pince de serrage.

Étape 3: Mesurer l'équerre 2 sur le portail

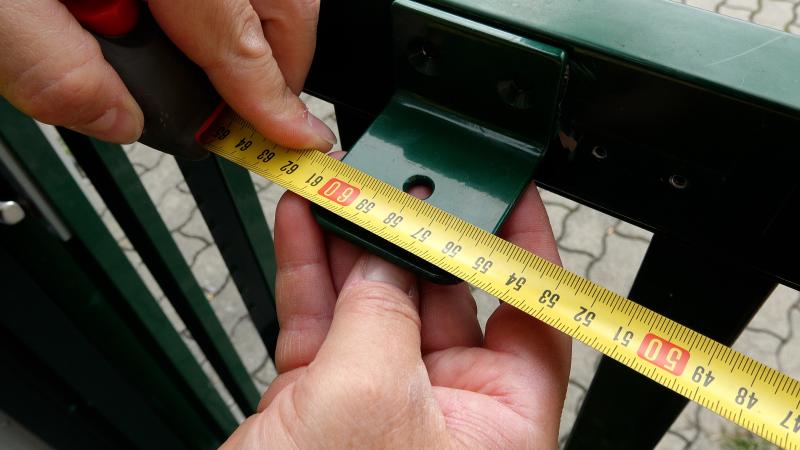

La deuxième équerre (équerre 2) doit être montée de telle manière que la distance entre les deux trous de montage (le trou de montage choisi dans les étapes précedentes pour l'équerre 1 et le trou de montage de l'équerre 2) soit égale à 585 mm. Il est très important de mesurer précisément!

Si la distance est trop petite, il se peut que le portail ne puissent plus être ouvert qu'à moins de 90°. Si la distance est trop grande, le portail ne se fermera plus complètement.

Il faut vérifier que les deux équerres soient à la même hauteur et droites et on fixe la deuxième équerres à l'aide de la pince de fixation.

ATTENTION: Si on change la position de l'équerre 1 (sur le poteau) ultérieurement, il faut absolument mesurer à nouveau l'écart trou à trou et modifier également la position de l'équerre 2 (portail). Il est très important de commencer par définir la position de la première équerre avant de monter la deuxième équerre.

Étape 4: Vérifier la course

Il faut ouvrir le portail et dans cette position mesurer la distance entre les deux trous de montage. Dans notre cas il est de 435 mm. La différence entre le portail fermé et le portail ouvert est de 150 mm (585 mm - 435 mm = 150 mm). Très important, la course doit être comprise entre 13 et 16 cm.

Étape 5: Fixer les équerres

Une fois la position des deux équerres définie et la course vérifiée, on peut passer à l'étape des fixations. On commence par marquer les trous de perçage sur le poteau avec le pointeau. Il faut pré percer avec le foret de 5 mm et ensuite percer avec le foret de 10 mm. Pour l'installation des chevilles on peut s'aider de l'aide au montage disponible dans les accessoires. On fixe ensuite l'équerre 1 sur le poteau à l'aide des vis de 40 mm et l'équerre 2 sur le portail avec les vis de 30 mm.

Étape 6: Insérer le ferme-portail et le débloquer

À la livraison, le ferme-portail est compressé afin de faciliter le montage. on commence par visser les écrous sur les tiges filetées du ferme-portail.

Pour l'installer, il faut suffisamment ouvrir le portail pour que le ferme-portail puisse être inséré dans les trous des équerres facilement. Le côté le plus large du ferme-portail est fixé sur l'équerre 1 (équerre sur le poteau). Le côté fin est fixé sur l'équerre de montage 2 (sur le portail).

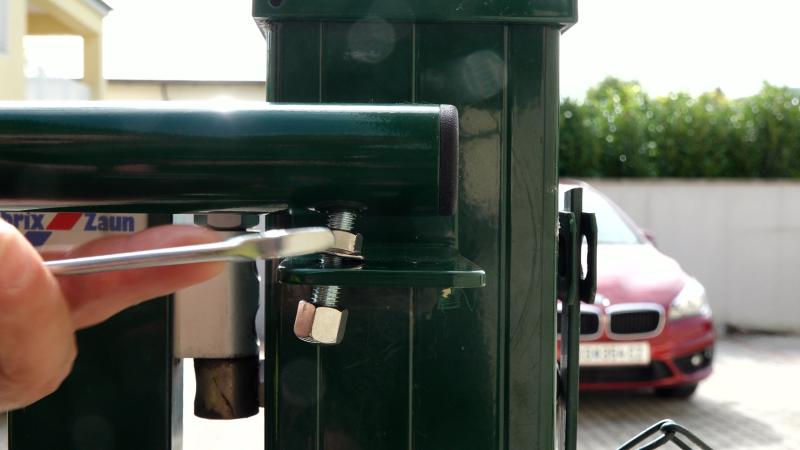

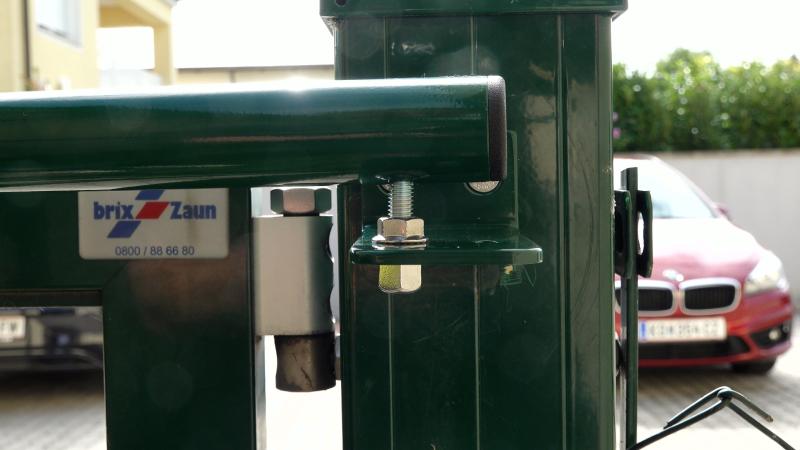

Pour finir, les deux écrous borgnes sont vissés et le ferme-portail est fixé avec les contre-écrous. Les écrous doivent être suffisamment serrés pour que les tiges filetées soint redressées et perpendiculaires au support de montage.

Remarque: Lors de cette étape, la goupille de sécurité se libère généralement seule. Si la goupille reste dans le ferme-portail, il suffit d'ouvrir le portail de quelques millimètres.



C'est fini! Nous espérons que vous apprécierez votre nouveau ferme-portail!
