I. Vérifier la liste des outils et du matériel

 La livraison comprend le ferme-portail prêt à être monté, 2 équerres en aluminium avec des longueurs différentes ainsi que 4 vis auto taraudeuses et 2 écrous borgnes.

ATTENTION: Le ferme-portail est bloqué en position compressée. Par conséquent les tiges filetées ne sont pas droites. C'est tout fait normal. Les tiges se redresseront seules lors du montage. La sécurité du ferme-portail ne doit pas être enlevée avant que le ferme-portail ne soit monté.

  • 1 ferme-portail
  • 1 équerre en aluminium (équerre 1): 60, 90 ou 120 mm de long
  • 1 équerre en aluminium (équerre 2): 30 mm de long
  • 2 écrous borgnes M6
  • 4 vis autotaraudeuses 4,8 x 19 mm

Pour le montage, vous aurez besoin d'une perceuse avec un foret à métal de 4,2mm ainsi qu'un tournevis cruciforme (PH2). Vous aurez également besoin d'un niveau à bulle, d'un mètre mesureur, d'un crayon et de deux clés plates 10.

II. Déterminer la bonne variante de montage

Cet exemple montre le montage de la Variante 1, c'est à dire le montage sur le poteau et sur un portail à charnières 90°. Pour cette variante, vous aurez la plupart du temps besoin d'une équerre de 60mm de long (équerre 1). Une équerre 1 plus longue peut être nécessaire pour les autres variantes. Toutes les équerres disponibles sont dans la catégorie accessoires.

III. 5 étapes de montage pour réussir

  1. Définir la position de montage du ferme-portail
  2. Mesurer l'équerre 1 du côté du poteau
  3. Fixer l'équerre 1 sur le poteau
  4. Mesurer et fixer l'équerre 2 sur le portail
  5. Insérer le ferme-portail et le débloquer

Étape 1: Définir la position de montage du ferme-portail

Il faut commencer par déterminer la position du ferme-portail. Il peut être monté sur la partie haute, basse ou au milieu du portail. Il est très important qu'il soit monté à l'horizontale. De plus les équerres de montage (équerre 1 et équerre 2) doivent avoir un appui suffisant sur le poteau et sur le portail. L'équerre la plus longue (équerre 1) est fixée sur le poteau. L'équerre la plus courte (l'équerre 2) est montée sur le portail.

Étape 2: Mesurer l'équerre 1 du côté du poteau

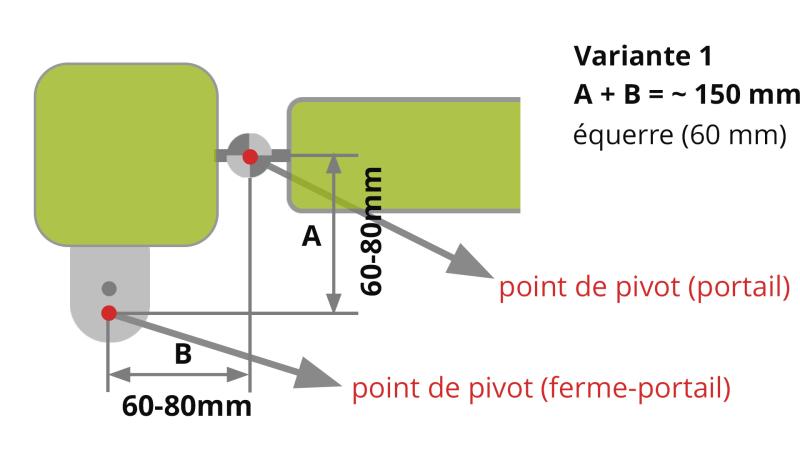

Après avoir défini la position de montage, on vérifie l'écart entre le point d'articulation du portail (le point central de la charnière) et le point d'articulation du ferme-portail. Pour cela on a besoin de l'équerre la plus longue (équerre 1).

La somme des deux longueurs A et B ne doit pas dépasser 150 mm dans cette variante, elle ne doit pas non plus être plus petite que 140 mm. Si la somme des deux longueurs est plus grande que 150 mm, il se peut que le portail ne puisse plus être ouvert qu'à moins de 90°.

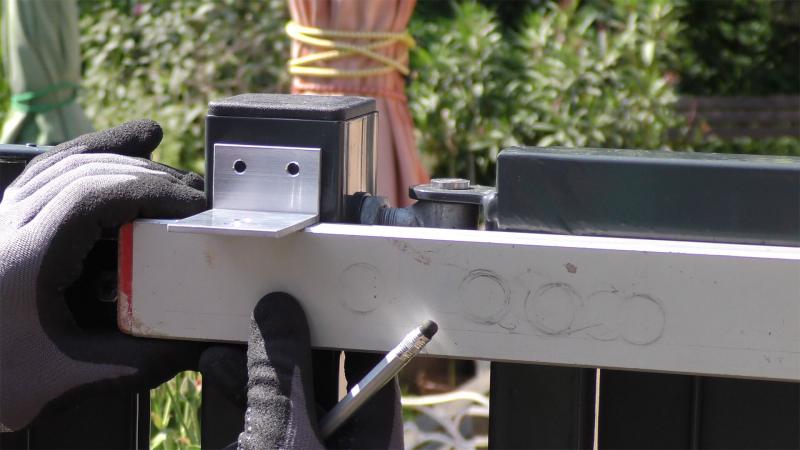

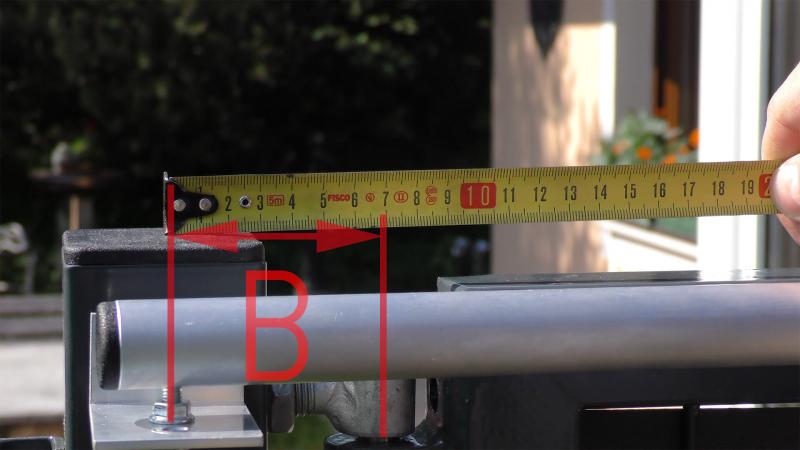

Dans cet exemple la longueur A est de 75 mm. Il s'agit de la distance entre le centre de la charnière et le trou de montage sur l'équerre 1, dans ce cas le trou de montage le plus éloigné. Maintenant on déplace l'équerre 1 latéralement le long du poteau jusqu'à ce que la longueur B soit également égale à 75 mm. La longueur B est la distance entre le point central de la charnière et le trou de montage.

Remarque: Le ferme-portail peut être placé dans n'importe quel trou de montage tant que les longueurs A et B sont correctes. Si on utilise une équerre plus longue (> 60 mm), il est préférable de choisir le trou de montage au centre. On pourra ainsi plus facilement ajuster ultérieurement le ferme-portail.

Étape 3: Fixer l'équerre 1 sur le poteau

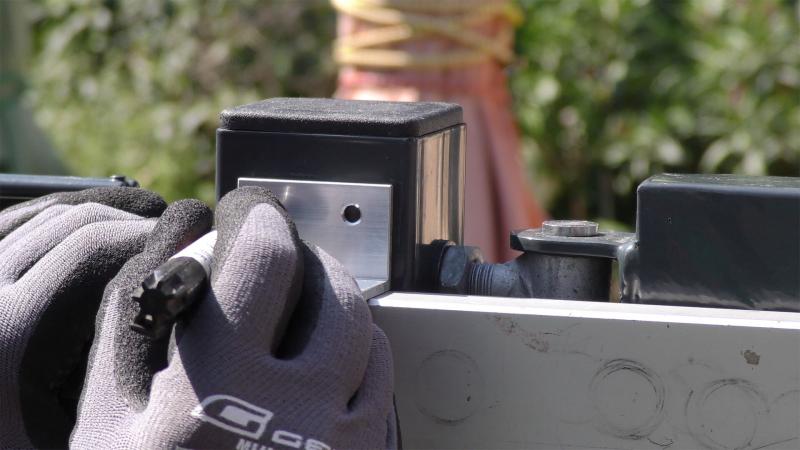

Après avoir déterminé la position de montage de l'équerre 1 sur le poteau, on marque de manière lisible les trous de perçage avec un crayon. On marque ensuite l'empreinte au pointeau pour empêcher le foret à métal de glisser.

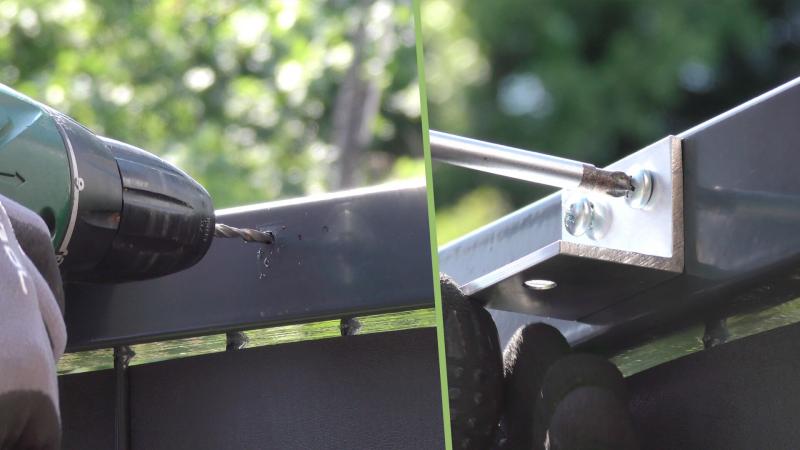

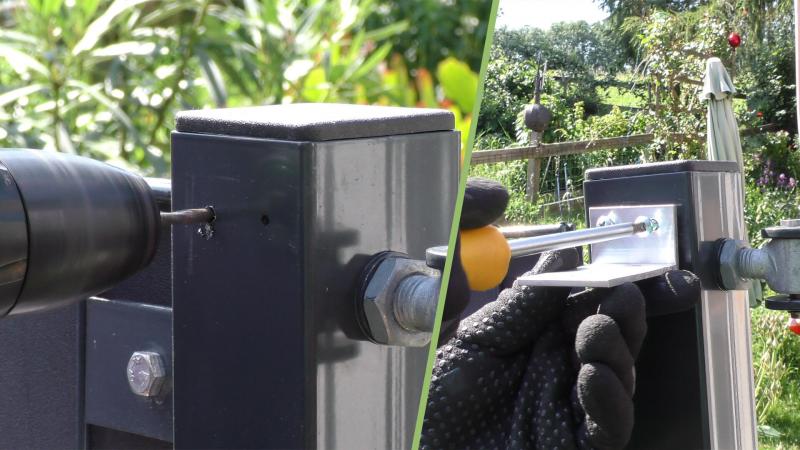

Les trous sont percés à l'aide d'une perceuse et d'un foret à métal de 4,2 mm. La taille du foret est cruciale. Si le diamètre est trop petit, la vis peut se casser. Si le diamètre est trop grand, la vis ne tiendra pas. Une fois les trous percés, l'équerre est fixée à l'aide des vis autotaraudeuses.

Étape 4: Mesurer et fixer l'équerre 2 sur le portail

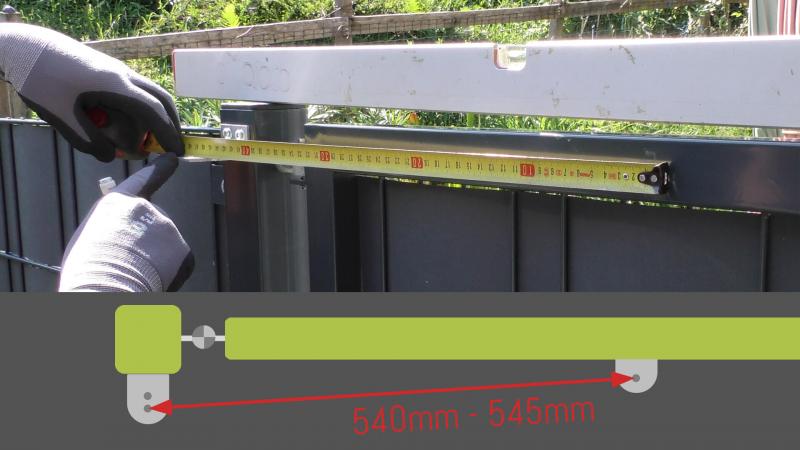

La deuxième équerre (équerre 2) doit être montée de telle manière que la distance entre les deux trous de montage (le trou de montage choisi dans les étapes précedentes pour l'équerre 1 et le trou de montage de l'équerre 2) soit compris entre 540 mm et 545 mm. Il est très important de mesurer précisément!

Si la distance est trop petite, il se peut que le portail ne puissent plus être ouvert qu'à moins de 90°. Si la distance est trop grande, le portail ne se fermera plus complètement.

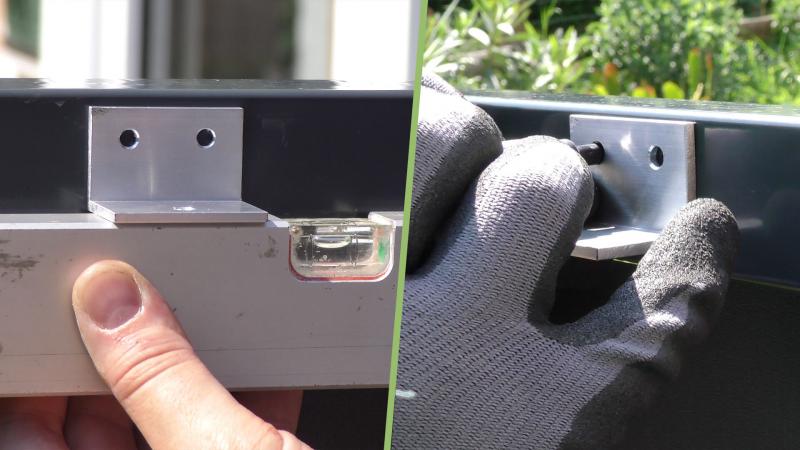

Il faut vérifier que les deux équerres soient à la même hauteur et droites.

ATTENTION: Si on change la position de l'équerre 1 (sur le poteau) ultérieurement, il faut absolument mesurer à nouveau l'écart trou à trou et modifier également la position de l'équerre 2 (portail). Il est très important de commencer par définir la position de la première équerre avant de monter la deuxième équerre.

Une fois que la distance entre les deux trous des deux équerres de montage a été correctement mesurée, on peut marquer au crayon les deux trous de la deuxième équerre et marquer l'empreinte au pointeau et percer avec le foret de 4,2 mm. On fixe en suite l'équerre avec les vis taraudeuses fournies.

Étape 5: Insérer le ferme-portail et le débloquer

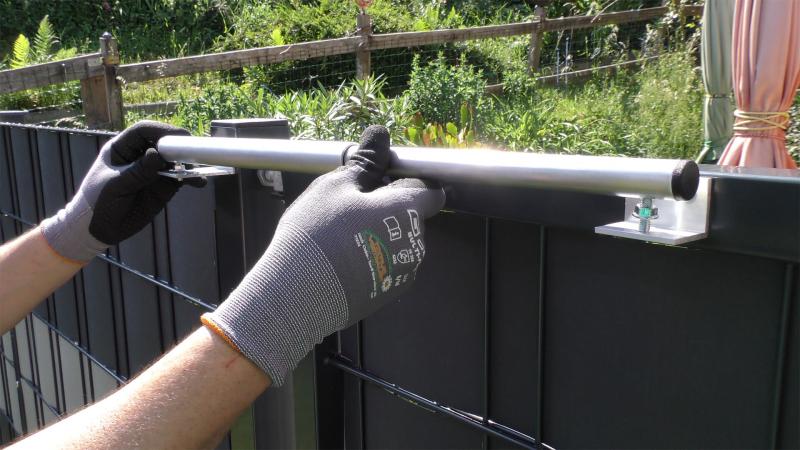

À la livraison, le ferme-portail est compressé afin de faciliter le montage. Pour l'installer, il faut suffisamment ouvrir le portail pour que le ferme-portail puisse être inséré dans les trous des équerres facilement. Le côté le plus large du ferme-portail est fixé sur l'équerre 1 (équerre sur le poteau). Le côté fin est fixé sur l'équerre de montage 2 (sur le portail).

Pour finir, les deux écrous borgnes sont vissés et le ferme-portail est fixé avec les contre-écrous. Les écrous doivent être suffisamment serrés pour que les tiges filetées soint redressées et perpendiculaires au support de montage.

Remarque: Lors de cette étape, la goupille de sécurité se libère généralement seule. Si la goupille reste dans le ferme-portail, il suffit d'ouvrir le portail de quelques millimètres.

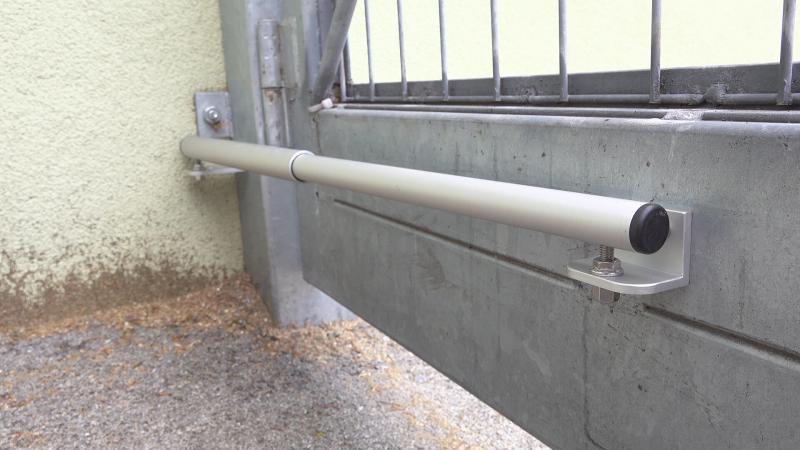

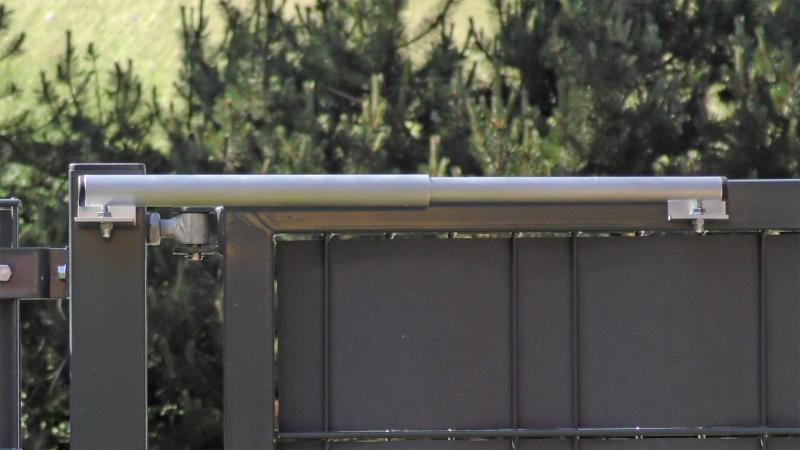

C'est fini! Nous espérons que vous apprécierez votre nouveau ferme-portail!

Si vous avez encore des questions sur l'installation, n'hésitez pas à nous contacter par mail à office@toutpourleportail.com ou par WhatsApp +43 664 881 89 781.
